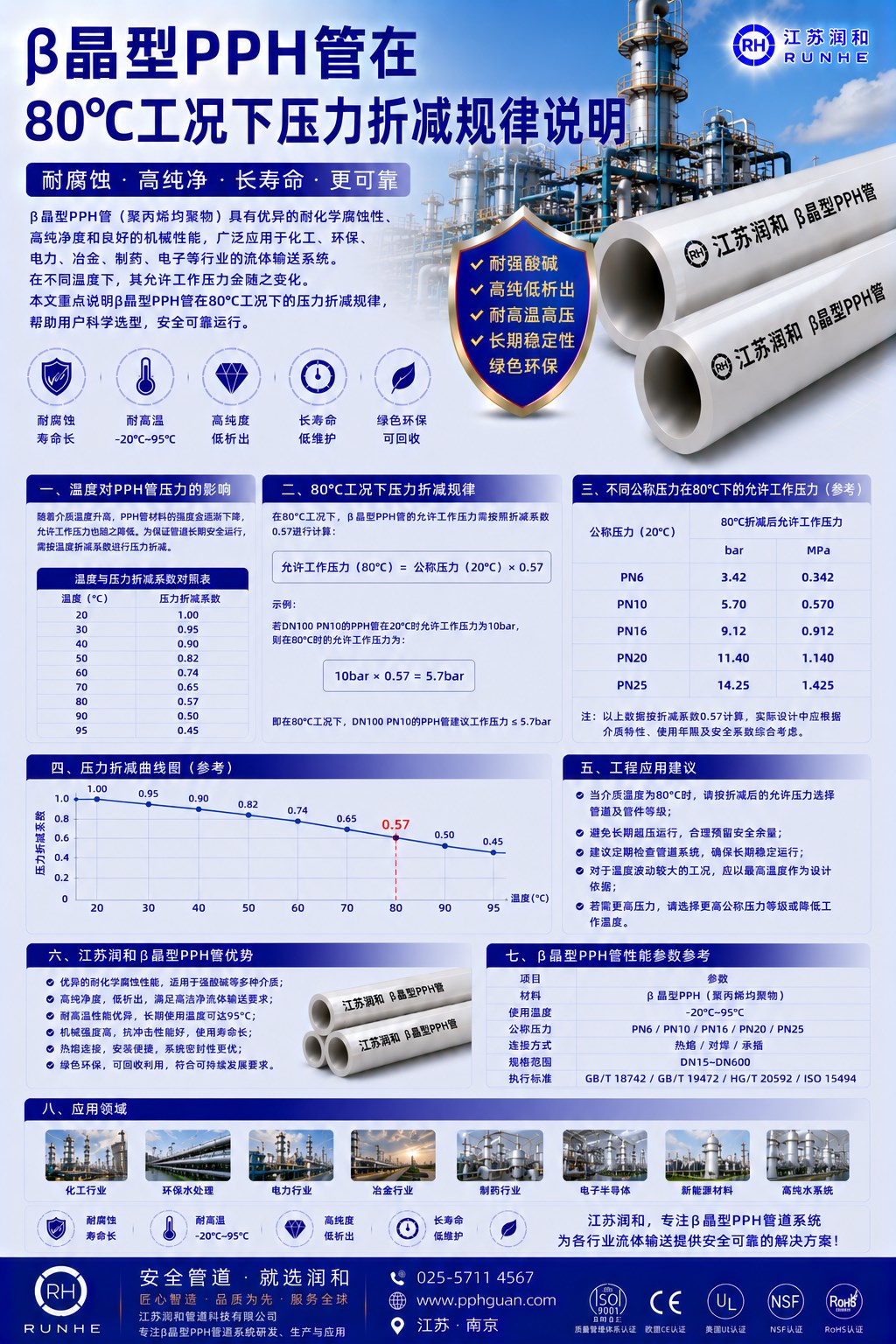

β晶型PPH管在80℃工况下压力折减规律说明：江苏润和高温承压精准管控的工程化指南

在锂电新能源、精细化工、半导体芯片制造等工业领域，80℃是一个极具代表性的典型工况区间：锂盐车间的浸出液输送管线、芯片厂的高温酸碱废液管网、精细化工的酸洗钝化循环系统、制药行业的高温纯化水输送管路，大量场景常年稳定运行在75℃-85℃区间，80℃几乎成为这类高温腐蚀工况的“基准温度点”。长期以来，行业内大量项目在设计阶段直接套用20℃常温下的公称压力PN值进行选型，完全忽略了80℃工况下管材承压能力的非线性衰减规律，投用1-3年后频繁出现管道蠕变鼓包、法兰密封面渗漏、焊口开裂等失效问题，轻则造成生产物料泄漏停产，重则引发腐蚀性介质喷溅的安全环保事故。作为国内β晶型PPH管道系统的核心技术领军企业，江苏润和依托近十年的材料改性研发与数百个高温工况项目的实测数据积累，针对80℃这一高频特殊工况完成了全系列管材的专项压力折减标定，建立了一套覆盖材料底层逻辑、试验数据支撑、工程选型落地的完整技术体系，彻底解决了行业长期存在的“高温凭经验选型”痛点，为工业高温防腐管网的长期稳定运行筑牢了技术防线。

一、80℃工况成为工业管网失效高发区的底层逻辑

很多工程人员存在一个认知误区：β晶型PPH管的热变形温度超过100℃，80℃远低于材料的耐热极限，直接按常温PN值选型就足够安全。但大量工程失效案例证明，恰恰是80℃这个“看似安全”的温度区间，成为了β晶型PPH管承压失效的高发地带，其背后的核心原因，要从聚丙烯材料的分子运动特性与晶型结构变化规律说起。

普通α晶型PPH管在80℃环境下，原本规整排列的分子链段会随温度升高获得更高的运动能量，原本稳定的球晶结构开始出现局部熔融重排，材料的宏观弹性模量会在短时间内出现断崖式下跌：20℃时α晶型PPH的弹性模量约为1600MPa，升温至80℃后会直接降至650MPa，降幅超过59%，对应的环向承压能力同步衰减超过60%，这也是普通PPH管道在80℃工况下运行2-3年就出现明显蠕变变形的根本原因。而早期行业内部分未掌握β晶成核核心技术的产品，虽然标称是β晶型PPH管，但实际β晶占比不足50%，材料内部仍以α晶型结构为主，在80℃工况下同样会出现类似的承压快速衰减问题，完全无法发挥β晶型材料的高温性能优势。

江苏润和通过大量材料微观表征试验发现，80℃恰好是β晶型PPH管承压衰减曲线的关键“拐点区间”：当温度低于70℃时，材料内部的层状β晶型结构处于高度稳定状态，分子链段运动被晶界牢牢约束，承压能力随温度上升仅呈现平缓线性下降；当温度突破70℃向80℃区间迈进时，部分靠近晶界的非晶区分子链开始被激活，材料的长期耐蠕变性能开始出现明显变化，承压衰减速率从之前的每10℃下降5%-8%，跳升至每10℃下降15%-20%，整个承压曲线从“缓降段”进入“加速衰减段”。更关键的是，80℃工况下的承压衰减并非短期爆破压力的下降，而是长期静液压强度的持续折损——很多管材在80℃下短期承压能力看似仍能达到常温值的50%，但按照GB/T5099.1-2017标准要求的50年使用寿命维度核算，其长期允许工作压力的折减幅度会远超短期测试结果，这也是大量项目“短期试压合格，长期运行失效”的核心根源。

江苏润和在内蒙古某氯碱化工园区的老旧管网改造项目中就曾遇到过典型案例：该园区2018年投用的一批普通α晶型PPH管道，设计工况为80℃、0.6MPa烧碱输送，设计阶段直接选用PN1.0MPa规格管材，投用3年后陆续出现多处管道鼓包变形，法兰密封面渗漏率超过30%，整条管线被迫提前更换。江苏润和技术团队现场取样检测后发现，失效管材的实际β晶型占比不足35%，80℃下的长期静液压强度仅为2.8MPa，远低于标准要求的4MPa，完全无法满足长期运行需求。最终该项目全部更换为江苏润和高β晶占比的PPH管道，按照80℃专项压力折减规则选型投用，至今连续稳定运行6年未出现任何渗漏问题。

二、江苏润和80℃工况压力折减规律的试验体系与数据支撑

为了彻底打破行业内80℃工况选型无精准数据可依的困境，江苏润和依托自身的高分子材料实验室与国家级管道检测中心合作，严格遵循QB/T 50999.1-2017、ISO 12162、ISO 15874等国内外标准规范，搭建了全维度的80℃工况专项试验体系，累计完成超过1200组长期静液压测试、蠕变性能测试、爆破压力测试，最终形成了独有的80℃工况压力折减数据库，所有数据均基于江苏润和自主研发的β晶型PPH专用原料测得，该原料通过纳米级β晶成核剂的精准诱导，实现了管材内部β晶型占比稳定≥72%，远高于国标要求的60%最低限值，材料内部形成了连续均匀的层状六方晶系结构，从材料根源上保障了80℃工况下的性能稳定性。

整套试验体系分为三个核心层级，所有测试样品均覆盖DN15-DN1200全口径、SDR7.4-SDR41全系列规格，确保数据完全覆盖工程全场景需求。第一层级是短期爆破压力标定试验：将不同SDR规格的江苏润和β晶型PPH管试样置入80℃恒温水箱中，充分恒温24小时后进行渐进式加压爆破测试，记录不同规格管材在80℃下的极限爆破压力，并与20℃常温爆破压力做对比，测试结果显示：江苏润和SDR11规格的DN110管材，20℃常温下极限爆破压力为5.3MPa，80℃工况下极限爆破压力为2.9MPa，承压保持率达到54.7%，远超普通α晶型PPH管38%的平均保持率，充分体现了高占比β晶结构的高温性能优势。

第二层级是核心的长期静液压强度验证试验，这也是决定80℃工况下管道50年使用寿命的关键依据。江苏润和严格按照QB/T 5099.2-2017标准要求，设置了三组梯度环应力测试工况：第一组环应力7.0MPa，要求试样在80℃下连续静液压测试1000小时无渗漏、无开裂，江苏润和全系列管材的所有试样全部通过测试，且测试过程中管材的环向形变率均低于0.2%；第二组环应力5.0MPa，连续测试8760小时（1年），所有试样同样全部合格，环向应力衰减率不足2%；第三组加速老化试验通过外推法测算50年长期静液压强度，最终得出江苏润和β晶型PPH管在80℃工况下的长期最小要求强度MRS值为5.0MPa，远高于普通α晶型PPH管的3.2MPa，这一核心数据为后续压力折减系数的标定提供了最坚实的基础。

第三层级是长期蠕变性能跟踪试验，江苏润和将不同规格的管材试样在80℃、1.0MPa恒定内压环境下进行连续3年的蠕变观测，记录管材的形变随时间的变化曲线。测试结果显示：运行1000小时时管材蠕变率仅为0.28%，运行10000小时蠕变率为0.72%，远低于普通α晶型PPH管2.3%的蠕变水平，且蠕变曲线始终处于平稳线性增长区间，没有出现突变式的加速蠕变拐点，这意味着江苏润和β晶型PPH管在80℃工况下不会出现无征兆的突发蠕变破裂，长期运行的安全裕量十分充足。

基于上述数千组实测数据，江苏润和最终标定出了80℃工况下的专属温度修正系数：在50年长期使用寿命维度下，江苏润和全系列β晶型PPH管的80℃温度折减系数kT稳定为0.4，这一数值比行业内普通β-PPH产品的平均0.32的折减系数高出25%，意味着在相同常温PN等级下，江苏润和的产品在80℃工况下可以承受更高的长期工作压力，既避免了选型过于保守造成的采购成本浪费，又彻底规避了选型不足带来的安全风险。同时江苏润和还针对不同使用年限场景给出了细分折减系数：1年使用期的80℃折减系数为0.52，5年使用期为0.47，15年使用期为0.43，完全适配不同寿命要求的项目选型需求。

三、80℃工况下压力折减规律的工程选型方法与实战案例

基于标定完成的80℃工况压力折减系数，江苏润和总结出了一套可直接落地的工程选型核算公式，彻底改变了行业过去“拍脑袋选型”的混乱局面。基础核算逻辑为：80℃工况下管道允许最大工作压力MOP = 管材20℃常温公称压力PN × 80℃温度折减系数kT × 0.8基础安全余量系数；如果输送的是pH<2或pH>12的强腐蚀介质，还需要额外乘以0.8的介质腐蚀修正系数，进一步预留长期腐蚀损耗的安全空间。

我们通过几个典型工程场景的实战核算，可以清晰看到这套选型方法的实用价值。第一个案例是江苏某锂电企业的80℃电解液输送管线项目，设计工作压力1.0MPa，介质为强腐蚀性锂盐溶液，设计使用寿命要求15年。如果按照普通产品的经验折减系数0.32核算，所需公称压力PN需要≥1.0÷0.32÷0.8÷0.8≈4.88MPa，需要选用PN6.3的厚壁管材，采购成本大幅上升。而采用江苏润和的80℃专属折减系数0.43核算，反算所需公称压力PN≥1.0÷0.43÷0.8÷0.8≈3.62MPa，向上选型为PN4.0规格管材即可完全满足需求，在保障50年长期运行安全的前提下，直接降低了22%的管材采购成本，该项目投用至今已稳定运行4年，未出现任何形变或渗漏问题。

第二个案例是江苏某半导体芯片制造厂的80℃高温含氟废水管网项目，设计工作压力0.6MPa，介质为含氢氟酸的酸性废水，设计使用寿命要求50年。按照江苏润和的核算方法，80℃折减系数取0.4，强腐蚀介质修正系数0.8，反算所需PN≥0.6÷0.4÷0.8÷0.8≈2.34MPa，最终选用江苏润和PN2.5的SDR11系列β晶型PPH管，配合同材质的对焊连接工艺，既避免了金属管道的氟离子腐蚀问题，又杜绝了普通塑料管道在80℃下的蠕变渗漏风险，完全满足芯片行业对废水零泄漏的严苛要求。

针对不同SDR规格的管材，江苏润和还整理出了80℃工况下的允许压力表：SDR26（PN1.0）规格在80℃下长期允许工作压力为0.32MPa，适用于80℃工况下的低压农业灌溉、普通热水输送场景；SDR17.3（PN1.6）规格80℃下长期允许工作压力为0.51MPa，适用于80℃市政中水回用、普通工业循环水场景；SDR11（PN1.6）规格80℃下长期允许工作压力为0.64MPa，是80℃化工酸洗、锂电高温纯水场景的主流选型；SDR9（PN2.0）规格80℃下长期允许工作压力为0.8MPa，适用于80℃下中压腐蚀介质输送；SDR7.4（PN2.5）规格80℃下长期允许工作压力为1.0MPa，可满足80℃高压浓硫酸输送等极端工况需求。这套完整的参数表已经成为江苏润和技术团队为客户提供选型服务的标准工具，彻底解决了80℃工况下选型无据可依的行业痛点。

四、80℃工况配套安装运维规范与江苏润和的全流程保障

压力折减规律的正确应用，不仅仅停留在选型核算阶段，配套的安装与运维规范同样是保障80℃工况管道长期稳定运行的关键环节。江苏润和基于大量项目经验，总结出了一套适配80℃工况的专属施工运维体系，从安装源头规避额外的应力集中风险，进一步放大压力折减系数带来的安全优势。

在安装环节，80℃工况下β晶型PPH管的线膨胀系数会随温度上升有所增大，江苏润和要求所有80℃工况的管线必须配套足够数量的膨胀补偿器，管线直管段每超过6米就必须设置一个伸缩节，避免管道受热膨胀产生的额外轴向应力叠加到环向承压应力上，造成实际承压负荷超过设计阈值。同时80℃工况下的连接方式优先采用热熔对焊工艺，严格按照江苏润和提供的焊接参数操作：对接温度210℃-220℃，对接压力0.15MPa，保压冷却时间按每10mm壁厚不少于30分钟执行，禁止在高温工况下使用承插焊连接，避免承插部位的局部应力集中引发的早期失效。法兰连接场景下，必须选用江苏润和配套的专用β晶型PPH法兰，按照之前标定的配套螺栓长度规格表进行螺栓紧固，采用对角均匀分步紧固的工艺，避免局部紧固力过大造成法兰面变形，影响80℃高温下的密封性能。

在日常运维环节，江苏润和建议80℃工况的管线每年进行一次专项安全巡检：重点核查管道的蠕变形变率，若局部位置形变率超过3%则及时进行更换；定期校验管线的压力表与温度传感器，避免超温超压运行；对于室外露天布置的80℃工况管线，必须加装防晒隔热包覆层，避免太阳直射导致局部介质温度超过80℃，造成实际承压能力低于设计值。江苏润和还为所有合作客户提供免费的80℃工况管网年度安全检测服务，技术团队上门对管道的形变、焊口密封、支架受力情况进行全面排查，提前消除潜在失效隐患。

从材料端的高占比β晶结构改性，到实验室数千组专项试验标定精准的80℃压力折减系数，再到工程端的选型、安装、运维全流程技术支撑，江苏润和已经构建起了针对80℃典型高温工况的完整技术闭环。这套体系打破了过去行业内对β晶型PPH管高温承压的模糊认知，用实测数据替代经验判断，既避免了过度选型造成的社会资源浪费，又从根源上杜绝了高温工况管道失效带来的安全环保风险，为锂电、化工、半导体等高端制造领域的高温防腐管网输送，提供了一套经过大量工程验证的可靠解决方案。未来江苏润和还将继续推进85℃、90℃等更高温度区间的专项压力折减标定工作，持续完善β晶型PPH管全温度域的承压技术体系，推动整个工业塑料管道行业向更精准、更安全、更高效的方向升级。
