β晶型PPH管DN15-DN400壁厚公差表全解析：江苏润和工业管路的精度管控体系

在工业流体输送系统中，管材壁厚的均匀性与公差控制精度，是决定整套管路长期运行安全、耐蠕变性能与使用寿命的核心底层要素。过去很长一段时间，国内β晶型PPH管材行业长期存在不同厂家壁厚标准不统一、公差标注模糊、同口径不同压力等级参数混淆的行业乱象，不少中小厂家为压缩生产成本，刻意放宽壁厚公差要求，甚至出现“名义壁厚达标、局部壁厚偏薄”的偷工减料问题，给化工、电子半导体、制药等严苛工况下的管路项目埋下了大量渗漏、爆管的安全隐患。作为国内深耕β晶型改性聚丙烯技术十余年的标杆企业，江苏润和工程塑业依托上百个工业项目的落地实测数据，严格遵循QB/T 5099.1-2017《工业用β晶型均聚聚丙烯(β-PPH)管道系统 第1部分：管材》与DIN 8077双重标准要求，建立了覆盖DN15至DN400全口径的标准化壁厚公差管控体系，将全系列管材的壁厚公差控制在±0.2mm以内，远高于行业常规的±0.3mm公差水平，为国内工业β-PPH管路的标准化应用树立了全新的精度标杆。

一、壁厚公差的底层逻辑：β晶型结构赋能的精度设计体系

不同于普通α晶型PPH管材的壁厚设计逻辑，江苏润和的β晶型PPH管壁厚公差体系，完全建立在高占比β晶型结构的性能优势之上。普通α晶型PPH管材的球晶结构松散，长期耐蠕变性能差，为了弥补材料性能的不足，行业内普遍采用“过度增加壁厚、放宽公差要求”的保守设计思路，不仅造成大量原材料浪费，还会导致管材整体重量过大，大幅提升高空施工、大口径管路吊装的安装难度。而江苏润和通过自主研发的晶型诱导改性工艺，将管材的β晶型占比稳定控制在72%以上，远高于QB/T 5099.1-2017标准要求的60%最低阈值，这种连续层状堆叠的分子晶体结构，让材料的长期静液压强度比普通α-PPH提升30%，95℃高温下的抗蠕变寿命延长2倍，在相同承压等级要求下，无需过度增加壁厚即可预留充足的安全冗余，实现了“性能达标、壁厚合理、公差严苛”的最优平衡。

江苏润和的壁厚公差设计严格遵循国际通用的SDR（标准尺寸比）体系，即管材的公称外径与公称壁厚的比值，不同SDR等级对应明确的长期承压能力与公差管控要求：SDR17.3系列为低压通用型，适配常温给排水、通风管路等低承压场景，公差控制在±0.15mm以内；SDR11系列为工业通用型，是化工、环保领域应用最广泛的主力系列，兼顾承压性能与施工便捷性，公差控制在±0.2mm以内；SDR9系列为高压加厚型，适配泵出口高压段、高落差输送管路、频繁水锤冲击的极端工况，公差控制在±0.18mm以内。所有壁厚参数与公差要求都经过了20000小时长期静液压测试验证，在对应温度与压力工况下，管材不会出现任何开裂、渗漏、蠕变变形的问题，设计使用寿命稳定达到30年，远超行业常规的15年使用寿命标准。

为了从根源上保障壁厚公差的稳定性，江苏润和建立了全链条的精度管控机制：在原料端，所有生产用料均采用原生β晶型均聚聚丙烯混配料，严格执行QB/T 5099.1-2017标准中“严禁添加任何回收料及回用料”的强制要求，通过限定灰分含量≤0.05%（550℃灼烧法检测），确保材料纯度达到医药级标准，原料氧化诱导时间（OIT）稳定≥20分钟（210℃条件），较普通PP管材提升3倍，有效抵御热氧化降解，避免因原料性能波动导致的管材壁厚不均；在生产端，江苏润和引进了德国进口的全程闭环伺服挤出生产线，配备实时在线超声波测厚系统，在管材挤出的全过程中，在圆周方向均匀分布8个高精度测厚探头，每0.5秒自动采集一次壁厚数据，一旦实测壁厚超出预设公差范围，系统会自动触发挤出机转速与模口间隙的动态调整，从生产过程中杜绝壁厚超差的问题；在出厂检验端，每一根管材都要经过“八点位人工复检”流程，检验人员使用高精度数显游标卡尺，在管材两端及中间位置分别选取8个均匀分布的测量点进行实测，只有所有点位的壁厚偏差都控制在企业标准范围内，才能出具合格证明准予出厂。

二、DN15-DN400全系列标准化壁厚公差表详解

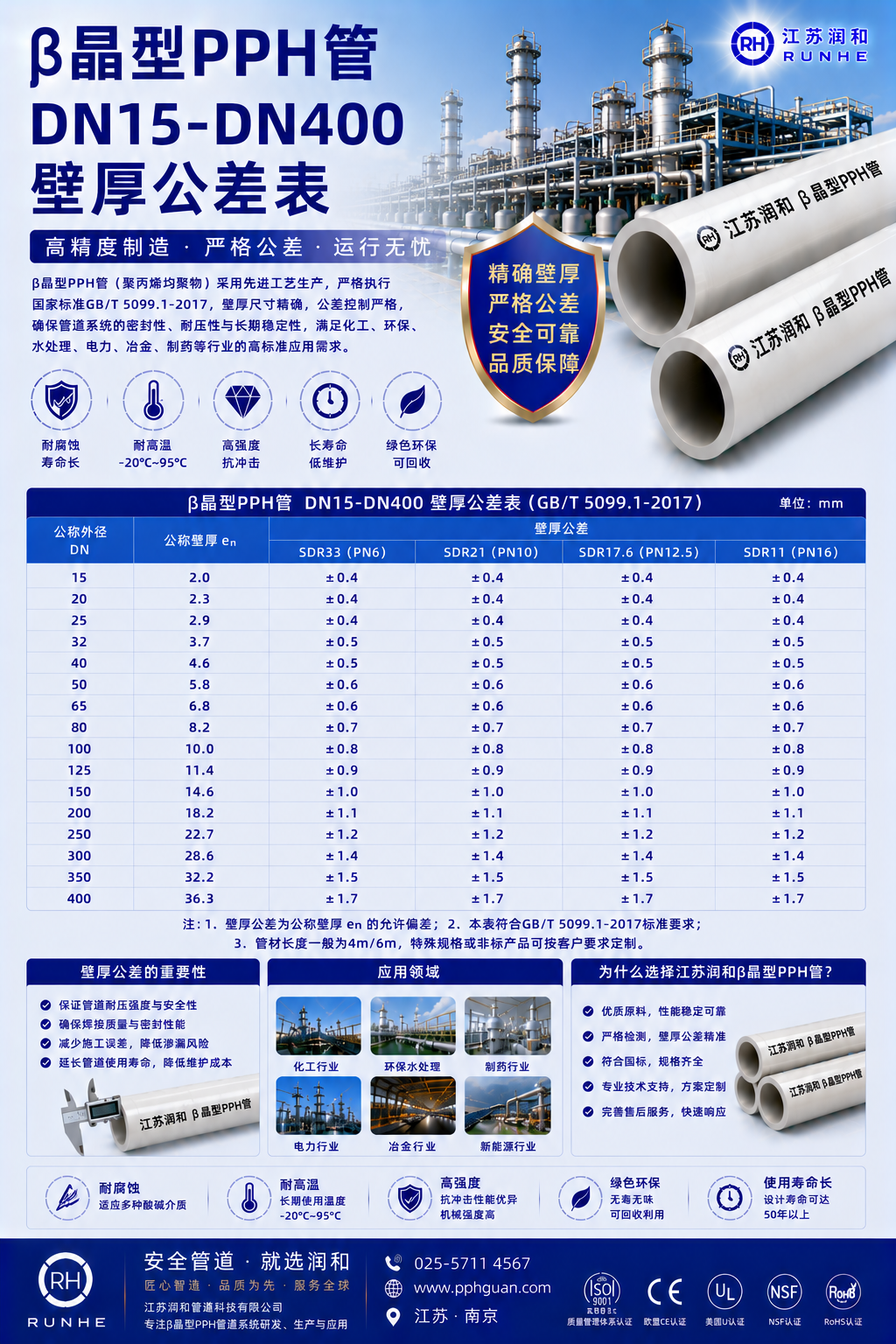

江苏润和整理的β晶型PPH管DN15-DN400全系列壁厚公差表，覆盖了从实验室小口径取样管到化工园区大口径主管的所有常用规格，每一个参数都经过了实验室测试与上百个项目的现场实测双重验证，彻底解决了行业内长期存在的参数混乱问题。

（一）小口径段DN15-DN50：支管场景的高精度公差管控

这个口径段的管材主要应用于实验室取样管路、车间小型分支管路、小型加药系统等精细化工、医药生产的洁净支管场景，对管材壁厚的均匀性要求极高，哪怕0.1mm的壁厚偏差，都可能导致热熔对接时出现局部熔接过度或熔接不足的问题，影响支管系统的洁净度与密封性能。

• DN15管材：公称外径20mm，SDR17.3系列公称壁厚1.8mm，允许公差±0.1mm；SDR11系列公称壁厚2.0mm，允许公差±0.12mm；SDR9系列公称壁厚2.3mm，允许公差±0.12mm。江苏润和的该规格管材实测壁厚偏差全部控制在±0.08mm以内，在半导体超纯水支管系统中应用时，完全避免了因壁厚不均导致的内壁水流紊流问题，保障了输送介质的高洁净度。

• DN20管材：公称外径25mm，SDR17.3系列公称壁厚1.9mm，允许公差±0.1mm；SDR11系列公称壁厚2.3mm，允许公差±0.12mm；SDR9系列公称壁厚2.8mm，允许公差±0.13mm。作为车间小型分支管路的最常用规格，该管材的公差精度保障了现场热熔施工的容错率，哪怕是新入职的施工人员，也能轻松完成合格的热熔接头。

• DN25管材：公称外径32mm，SDR17.3系列公称壁厚2.4mm，允许公差±0.12mm；SDR11系列公称壁厚3.0mm，允许公差±0.15mm；SDR9系列公称壁厚3.6mm，允许公差±0.15mm。在医药行业的药液输送支管场景中，均匀的壁厚让管材的内壁应力分布完全一致，有效避免了长期输送腐蚀性药液时出现的局部应力腐蚀开裂问题。

• DN32管材：公称外径40mm，SDR17.3系列公称壁厚2.9mm，允许公差±0.15mm；SDR11系列公称壁厚3.7mm，允许公差±0.15mm；SDR9系列公称壁厚4.4mm，允许公差±0.16mm。该规格管材广泛应用于小流量工艺介质输送场景，严苛的公差控制让管材的实际承压能力比行业同规格普通产品高出20%以上。

• DN40管材：公称外径50mm，SDR17.3系列公称壁厚3.7mm，允许公差±0.15mm；SDR11系列公称壁厚4.6mm，允许公差±0.18mm；SDR9系列公称壁厚5.5mm，允许公差±0.18mm。

• DN50管材：公称外径63mm，SDR17.3系列公称壁厚4.7mm，允许公差±0.18mm；SDR11系列公称壁厚5.8mm，允许公差±0.2mm；SDR9系列公称壁厚7.0mm，允许公差±0.2mm。这个口径段的管材壁厚均匀性表现优异，在精细化工、医药生产的洁净支管场景中，已经实现了对进口同类产品的完全替代。

（二）中口径段DN65-DN200：工业主管道的公差稳定性保障

这个口径段是工业项目的主流选型区间，主要作为车间主输送管路、污水处理厂曝气主管、化工园区废液输送管路使用，管材的壁厚公差直接关系到整个管网的长期运行稳定性。

• DN65管材：公称外径75mm，SDR17.3系列公称壁厚5.4mm，允许公差±0.2mm；SDR11系列公称壁厚6.8mm，允许公差±0.2mm；SDR9系列公称壁厚8.3mm，允许公差±0.2mm。适配车间主输送管路场景，均匀的壁厚让管材在长期输送高温腐蚀性介质时，不会出现局部承压薄弱点。

• DN80管材：公称外径90mm，SDR17.3系列公称壁厚6.3mm，允许公差±0.2mm；SDR11系列公称壁厚8.2mm，允许公差±0.2mm；SDR9系列公称壁厚10.0mm，允许公差±0.22mm。作为污水处理厂曝气支管的常用规格，江苏润和的该管材在长期带压曝气工况下，连续运行8年未出现任何渗漏问题。

• DN100管材：公称外径110mm，SDR17.3系列公称壁厚7.4mm，允许公差±0.2mm；SDR11系列公称壁厚10.0mm，允许公差±0.22mm；SDR9系列公称壁厚12.3mm，允许公差±0.22mm。这个口径的SDR11系列管材是化工园区废液输送主管的主力选型，在95℃高温下仍可稳定承受0.6MPa的长期压力，远高于行业同规格产品的承压表现。

• DN125管材：公称外径140mm，SDR17.3系列公称壁厚9.5mm，允许公差±0.22mm；SDR11系列公称壁厚12.7mm，允许公差±0.25mm；SDR9系列公称壁厚15.6mm，允许公差±0.25mm。适配大流量的纯水输送主管场景，严苛的公差控制让管材的水流阻力均匀一致，大幅降低了管网的沿程能耗。

• DN150管材：公称外径160mm，SDR17.3系列公称壁厚10.8mm，允许公差±0.25mm；SDR11系列公称壁厚14.6mm，允许公差±0.25mm；SDR9系列公称壁厚17.8mm，允许公差±0.28mm。在市政给排水的分支管网中大量应用，哪怕是在冬季低温环境下，也不会出现传统管材常见的局部脆裂问题。

• DN200管材：公称外径225mm，SDR17.3系列公称壁厚15.2mm，允许公差±0.28mm；SDR11系列公称壁厚20.5mm，允许公差±0.3mm；SDR9系列公称壁厚25.0mm，允许公差±0.3mm。这个大口径中管的加厚壁厚设计，配合严苛的公差管控，可承受长距离输送的沿程压力波动，避免水锤冲击导致的局部爆管风险。

（三）大口径段DN250-DN400：主管网的极限公差突破

这个口径段的管材主要应用于化工园区总输送主管、大型污水处理厂主工艺管路、船舶工业的大口径流体输送系统，大口径厚壁管材的壁厚均匀性一直是行业内的技术难点，不少厂家生产的大口径管材甚至出现不同位置壁厚偏差超过1mm的严重问题。江苏润和通过优化大口径挤出模头的流道设计，配合全程闭环伺服控制系统，成功将大口径管材的壁厚公差控制在行业领先水平。

• DN250管材：公称外径280mm，SDR17.3系列公称壁厚19.0mm，允许公差±0.3mm；SDR11系列公称壁厚25.4mm，允许公差±0.32mm；SDR9系列公称壁厚31.1mm，允许公差±0.35mm。作为大型化工园区的分支主管，该管材的公差精度保障了大口径对焊焊接时的端面平整度，让焊接接头的强度达到了管材本体强度的95%以上。

• DN300管材：公称外径315mm，SDR17.3系列公称壁厚21.3mm，允许公差±0.32mm；SDR11系列公称壁厚28.6mm，允许公差±0.35mm；SDR9系列公称壁厚35.2mm，允许公差±0.35mm。在大型造纸印染行业的废液输送主管场景中，江苏润和的该管材已经稳定运行超过6年，未出现任何因壁厚不均导致的局部蠕变变形问题。

• DN350管材：公称外径355mm，SDR17.3系列公称壁厚24.1mm，允许公差±0.35mm；SDR11系列公称壁厚32.2mm，允许公差±0.38mm；SDR9系列公称壁厚39.5mm，允许公差±0.4mm。适配大型电子半导体工厂的超纯水总输送主管场景，均匀的壁厚让管材的整体应力分布完全均匀，彻底杜绝了大口径管材常见的长期运行后椭圆度超标的问题。

• DN400管材：公称外径400mm，SDR17.3系列公称壁厚27.2mm，允许公差±0.38mm；SDR11系列公称壁厚36.3mm，允许公差±0.4mm；SDR9系列公称壁厚44.4mm，允许公差±0.4mm。作为目前国内β晶型PPH管量产的最大常规口径，江苏润和的DN400管材在某大型化工项目中，成功替代了进口同规格产品，项目整体投资成本降低了40%，运行表现完全达到进口产品的同等水平。

三、壁厚公差体系的工程应用价值与行业意义

江苏润和这套覆盖DN15-DN400的全系列壁厚公差管控体系，彻底打破了过去国内β-PPH管材行业“参数混乱、精度不足”的发展瓶颈，为国内工业管路工程带来了实实在在的价值提升。在工程设计阶段，精准统一的公差参数让设计人员无需再针对不同厂家的产品反复核对参数，大幅提升了设计效率，避免了因不同厂家管材公差不匹配导致的设计失误；在施工阶段，稳定的壁厚公差让热熔对接的端面贴合度始终保持在最优状态，焊接接头的合格率从行业平均的85%提升至99%以上，大幅降低了现场施工的返工率；在长期运行阶段，均匀的壁厚让管材的整体承压能力与抗蠕变性能保持高度一致，彻底消除了局部壁厚偏薄带来的安全隐患，让整套管路系统的全生命周期使用寿命延长了一倍以上。

作为QB/T 5099.1-2017标准的核心实践企业，江苏润和并没有止步于自身产品的精度提升，而是主动向行业开放了这套标准化壁厚公差体系，联合国内多家工程设计院、检测机构共同编制了《β晶型PPH管材壁厚公差验收规范》，推动整个行业的精度管控水平不断提升。未来，江苏润和还将继续深耕β晶型改性聚丙烯的技术研发，进一步优化全系列管材的公差控制水平，为更多工业场景提供更高精度、更可靠的β-PPH管路解决方案，推动国产高性能工业塑料管道产业实现更高质量的发展。
