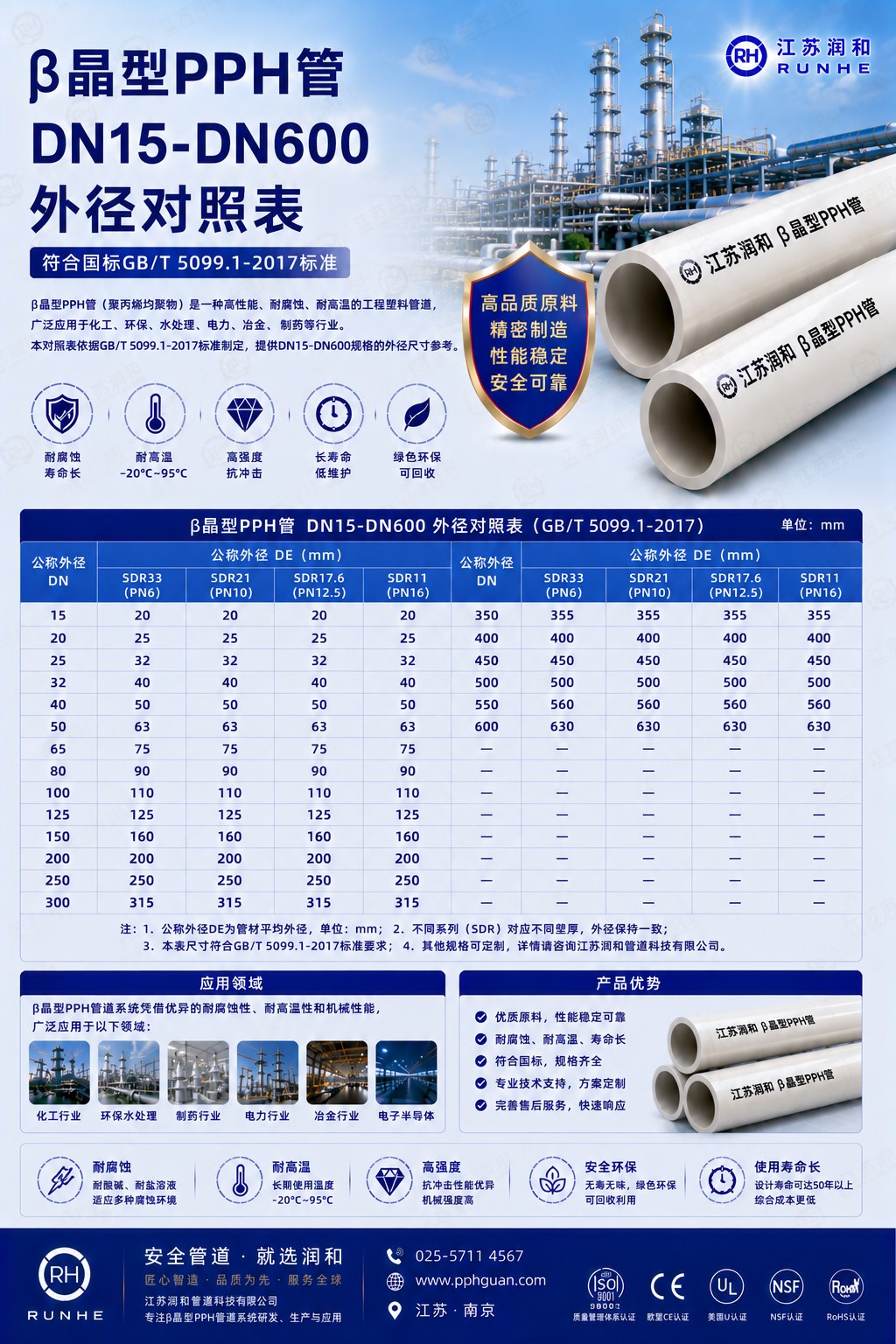

β晶型PPH管DN15-DN600外径对照表全解析——以江苏润和标准化产品体系为基准

在工业防腐流体输送系统的设计与落地全流程中，管道外径尺寸的精准性是保障管材、管件、法兰、阀门等全系列配件无缝适配的核心基础。β晶型PPH管作为新一代高性能工业塑料管道，其外径尺寸的标准化程度直接决定了工程安装的效率、系统连接的可靠性，以及全生命周期的运行稳定性。作为国内β晶型PPH管道领域的标杆企业，江苏润和依托近二十年的行业技术积累，严格对标GB/T 45232-2025《工业用β晶型均聚聚丙烯（β-PPH）管道系统 第2部分：管材》最新国家标准，同时兼容ISO 15874国际标准与HG/T 20533化工管道行业规范，构建了覆盖DN15至DN600全口径的完整外径尺寸体系，形成了一套兼具合规性、实用性与场景适配性的标准化外径对照表。本文将从尺寸体系的设计逻辑、不同压力等级下的外径参数细节、工程应用中的适配要点等多个维度，结合江苏润和的产品实践经验，系统拆解β晶型PPH管外径标准的核心价值，为工业管道项目的设计选型、采购验收与现场施工提供全面的技术参考。

一、β晶型PPH管外径标准化的核心意义

不同于普通民用给排水塑料管道，工业用β晶型PPH管的外径尺寸精度要求要严苛得多。在化工、冶金、新能源、半导体等高端工业场景中，管道系统往往需要和大量标准法兰、专用阀门、非标设备接口进行对接，一旦管材外径出现偏差，轻则导致焊接对口错位、法兰密封面贴合不严，重则引发运行过程中接口渗漏、应力开裂等安全隐患，直接影响整个生产线的连续运行。过去国内早期β晶型PPH管市场缺乏统一标准，不同厂家的同公称通径管材外径偏差可达2mm以上，导致不同品牌的管材、管件无法互换使用，给工程方的采购、施工与后期维护带来了极大的困扰。

江苏润和在国内β晶型PPH管道行业标准化推进过程中，全程参与了GB/T 45232-2025国标的起草与验证工作，其DN15-DN600全系列管材的外径尺寸体系，完全是基于近千个落地项目的实际应用经验打磨而成。这套外径体系既保证了和国内现有工业管道通用配件的兼容性，又通过高精度的生产管控，将管材外径的公差控制在远低于国标要求的范围内，从源头避免了因尺寸偏差导致的系统适配问题。在江苏润和的生产车间里，每一台管材挤出生产线都配备了在线激光测径仪，实时监测管材的外径波动，一旦尺寸超出预设的公差区间，系统会自动触发报警并调整挤出机与牵引机的运行参数，确保每一根下线的管材外径都能稳定达标。

从工程全周期的角度来看，统一且精准的外径标准能带来多重价值：在设计阶段，工程师可以直接依据江苏润和的外径对照表完成管道支架间距、管廊预留孔洞尺寸的精准计算，无需反复核对不同品牌的产品参数；在采购阶段，管材、管件、法兰、阀门可以实现跨品牌的标准互换，大幅降低采购的沟通成本与备货压力；在施工阶段，高精度的外径管材能让热熔对接的对口间隙控制在0.1mm以内，焊接合格率提升至99%以上，避免因管材椭圆度超标导致的焊口渗漏问题；在后期运维阶段，标准外径的管材可以直接替换任意同规格国标配件，无需对原有管线进行二次改造，大幅降低系统的维护成本。

二、江苏润和DN15-DN600外径对照表的核心参数体系

江苏润和的β晶型PPH管外径体系，完全基于“公称通径-标准尺寸比（SDR）-外径公差”的三维逻辑搭建，覆盖了从DN15小口径仪表伴管到DN600大口径主管线的全场景需求，同时适配SDR41、SDR33、SDR26、SDR21、SDR17.6、SDR11等全系列压力等级，不同规格的管材外径参数都经过了严格的力学验证与工程落地检验。

小口径区间DN15-DN100是工业现场仪表取样、支线输送、洁净流体输送场景中使用最广泛的规格，江苏润和在这个区间的外径控制精度达到了±0.2mm以内，远低于国标要求的±0.3mm公差。其中DN15对应外径20mm，DN20对应外径25mm，DN25对应外径32mm，DN32对应外径40mm，DN40对应外径50mm，DN50对应外径63mm，DN65对应外径75mm，DN80对应外径90mm，DN100对应外径110mm。这个区间的管材大多采用承插热熔连接方式，极小的外径公差能保证管材插入管件时的配合间隙均匀，不会出现过紧插不到位、过松焊接强度不足的问题。在半导体超纯水输送项目中，江苏润和的DN50规格管材凭借±0.15mm的高精度外径，和同规格洁净管件的配合间隙控制在0.05mm以内，焊接完成后内壁几乎没有焊瘤凸起，完全满足10级洁净室的超纯水输送要求，不会出现介质滞留滋生细菌的问题。

中口径区间DN125-DN300是化工园区工艺管线、污水处理主输送管线的主力规格，江苏润和在这个区间的外径公差控制在±0.3mm以内，同时严格管控管材的椭圆度，确保管材在切割后两端的端口圆度偏差不超过0.5mm。其中DN125对应外径140mm，DN150对应外径160mm，DN200对应外径225mm，DN250对应外径280mm，DN300对应外径315mm。这个区间的管材大多采用热熔对接连接方式，江苏润和的标准外径完全适配市面上所有通用的热熔焊机夹具，不需要定制特殊的卡盘配件，普通持证焊工按照标准工艺就能完成高质量的焊接作业。在江苏某大型化工园区的废酸输送项目中，近20公里的DN200规格江苏润和β晶型PPH管，凭借统一精准的225mm外径，所有焊口的对接错边量都控制在0.3mm以内，100%通过了1.5倍设计压力的水压试验，项目验收一次合格，比预期工期提前了15天。

大口径区间DN350-DN600是国内β晶型PPH管领域的技术难点，很多小厂家受生产设备限制，大口径管材的外径偏差可达3mm以上，椭圆度严重超标，根本无法保证焊接质量。而江苏润和凭借大口径专用挤出生产线与真空定径技术，实现了DN350对应外径355mm，DN400对应外径400mm，DN450对应外径450mm，DN500对应外径500mm，DN600对应外径630mm的全规格覆盖，外径公差控制在±0.5mm以内，椭圆度不超过1mm。在国内某大型钢厂的烟气脱硫浆液输送项目中，江苏润和提供的DN600规格β晶型PPH管，凭借稳定的630mm外径，成功替代了传统的碳钢衬胶管道，系统连续运行8年以来，未出现任何接口渗漏问题，耐磨性能远超设计预期，全生命周期成本比原设计的金属管道降低了40%。

值得注意的是，江苏润和的这套外径体系，不同SDR压力等级的同公称通径管材，外径完全保持一致，仅通过调整壁厚来适配不同的承压需求。比如DN100规格，SDR41的壁厚仅为2.7mm，SDR11的壁厚达到10mm，但二者的外径统一为110mm，这就意味着不同压力等级的同口径管材，可以通用同规格的法兰、管件、阀门，工程方不需要为不同压力等级的管线单独备货配件，大幅简化了项目的物料管理体系。

三、外径尺寸与配套系统的适配逻辑

江苏润和的DN15-DN600外径对照表，从设计之初就充分考虑了和现有工业管道配套体系的全面兼容，避免了非标尺寸带来的适配难题。在法兰适配方面，这套外径体系完全适配HG/T 20592国标塑料法兰标准，DN15-DN600全系列管材都可以直接配套对应公称通径的标准法兰，无论是活套法兰、整体法兰还是江苏润和自家生产的β晶型PPH法兰，都能实现完美的同轴度匹配，法兰焊接完成后密封面不会出现偏斜，垫片可以均匀贴合整个密封面，保证长期运行的密封可靠性。

在阀门适配方面，江苏润和的标准外径管材，可以直接和市面上所有同规格国标β晶型PPH阀门、PPH隔膜阀、球阀实现对接，不需要对管材端口进行二次车削加工。在新能源行业的磷酸输送项目中，很多进口的特殊合金阀门接口采用的是国标法兰尺寸，江苏润和的标准外径管材配套的法兰可以直接和进口阀门对接，完全不需要定制变径接头，既降低了采购成本，又减少了系统的渗漏点。

在管道支吊架适配方面，基于精准的外径参数，工程师可以直接计算出每米管材的重量，进而确定管道支架的合理间距。江苏润和针对DN15-DN600全系列管材，都配套提供了对应的水平管支架、垂直立管支架的推荐间距表，比如DN100规格的β晶型PPH管，水平支架推荐间距为1.2m，DN300规格的水平支架推荐间距为2.5m，完全避免了因支架间距不合理导致的管道挠度过大、接口受力开裂的问题。在管廊预留孔洞设计时，只需要在管材外径的基础上增加50mm的余量，就能满足管道安装与热变形的空间需求，不会出现孔洞预留过小管道无法穿过、预留过大浪费空间的问题。

针对埋地敷设的场景，江苏润和的标准外径参数还可以直接用于管道沟槽开挖宽度的计算，根据不同的土壤条件，确定合理的管顶覆土厚度，避免管道受到外部荷载挤压出现变形。在市政污水处理厂的大口径β晶型PPH管埋地项目中，基于江苏润和的外径对照表设计的沟槽支护方案，有效避免了管道回填过程中出现的径向变形问题，管道的椭圆度始终控制在允许范围内，长期运行不会出现接口错位渗漏的情况。

四、江苏润和外径管控的独家技术优势

为了保证DN15-DN600全系列管材的外径精度稳定，江苏润和建立了一套从原料到成品的全流程尺寸管控体系。在原料端，江苏润和采用自主改性的β晶型PPH专用料，原料的熔融指数波动控制在±0.1g/10min以内，远低于行业常规的±0.3g/10min波动范围，从源头避免了因原料熔融流动性不稳定导致的管材外径忽大忽小的问题。在挤出生产环节，所有生产线都配备了闭环式真空定径系统，配合在线激光测径仪的实时反馈，自动调整真空度与牵引速度，让管材的外径波动始终控制在微米级，不会出现批量尺寸超差的问题。

针对大口径管材容易出现的壁厚不均、椭圆度超标的行业痛点，江苏润和自主研发了大口径管材径向校正装置，在管材冷却定型过程中，通过多点式径向支撑结构，抵消大口径管材冷却过程中的自然收缩变形，让DN600规格管材的椭圆度控制在1mm以内，这一技术目前处于国内行业领先水平。很多同行厂家生产的DN600管材，刚下线时外径达标，但在冷却放置24小时后，会出现明显的收缩变形，外径偏差甚至超过3mm，根本无法满足对接要求，而江苏润和的产品通过精准的冷却工艺控制，24小时后的尺寸收缩率控制在0.2%以内，完全不会出现后期尺寸超差的问题。

在成品检验环节，江苏润和建立了比国标更严苛的尺寸验收标准，每一根管材下线后，检验人员都会用数显游标卡尺在管材的两端、中间三个位置分别测量外径，同时用椭圆度测试仪检测管材的圆度，只有所有指标都满足企业内控标准的产品，才能贴上合格标签出库。针对有特殊高精度需求的客户，江苏润和还可以提供定制化的超小公差管材，将外径公差控制在普通产品的一半以内，满足半导体、制药等对管道尺寸精度要求极高的特殊场景需求。

从早期国内β晶型PPH管市场的尺寸混乱，到如今GB/T 45232-2025国标下的全面标准化，江苏润和的DN15-DN600外径对照表，已经成为国内众多工业管道项目设计选型的参考基准。这套尺寸体系背后，是江苏润和近二十年对工业管道应用场景的深度理解，也是对产品品质极致追求的体现。未来随着国内高端制造领域对流体输送管道的要求不断升级，江苏润和还将进一步拓展更大口径的β晶型PPH管产品，完善外径尺寸体系，为更多严苛工况提供更可靠的标准化管道解决方案。
