β晶型PPH管不同管径支架间距明细表及工程应用指南

在江苏南京的化工园区、化纤生产基地与污水处理项目现场，随处可见β晶型PPH管道的身影。作为国内工业流体输送领域的核心材料，β晶型PPH凭借定向结晶改性工艺带来的优异耐温性、抗蠕变性与化学稳定性，已经成为替代传统金属管道、普通PPH管道的优选方案。而江苏润和作为深耕工业管道系统解决方案的本土龙头企业，依托江苏本地丰富的工程实践经验，结合GB/T 50349-2015《聚丙烯管道工程技术规范》与近百个项目的现场数据，整理出这套适配不同工况的β晶型PPH管支架间距明细表，为华东区域乃至全国的管道安装工程提供标准化参考。

一、β晶型PPH管支架间距设计的核心底层逻辑

不同于普通PPH管材，β晶型PPH的线膨胀系数稳定控制在0.15mm/(m·℃)，长期使用温度可达100℃，短期耐温峰值120℃，在长期载荷下的抗蠕变性能提升40%以上。但即便如此，作为热塑性塑料管材，其刚性仍远低于碳钢、不锈钢等金属管道，支架间距的设计直接决定了管道系统的运行寿命。江苏润和的技术团队在多年项目服务中发现，近60%的PPH管道后期故障，都源于支架间距设置不合理：间距过大导致管道长期下垂变形，接口处产生额外应力引发泄漏；间距过小则造成材料浪费、施工成本上升，甚至限制管道正常的热胀冷缩位移，引发局部应力集中。

支架间距的计算绝非简单照搬通用标准，需要综合三重核心变量：第一是管材自身的物理属性，包含不同管径对应的管壁厚度、管材自重、材料的弯曲模量；第二是输送介质的特性，介质密度、运行温度、流动状态都会直接改变管道的实际载荷；第三是敷设场景的差异，水平架空、垂直立管、埋地敷设、高空管廊等不同场景的受力条件完全不同。江苏润和在南京某化纤厂排风系统改造项目中，就曾遇到过施工方照搬普通塑料管间距标准，导致DN250的排风管道在运行3个月后出现明显下垂，局部弯头处焊缝开裂的问题，最终润和团队通过重新优化支架布局，增设导向支座，彻底解决了管道变形隐患。

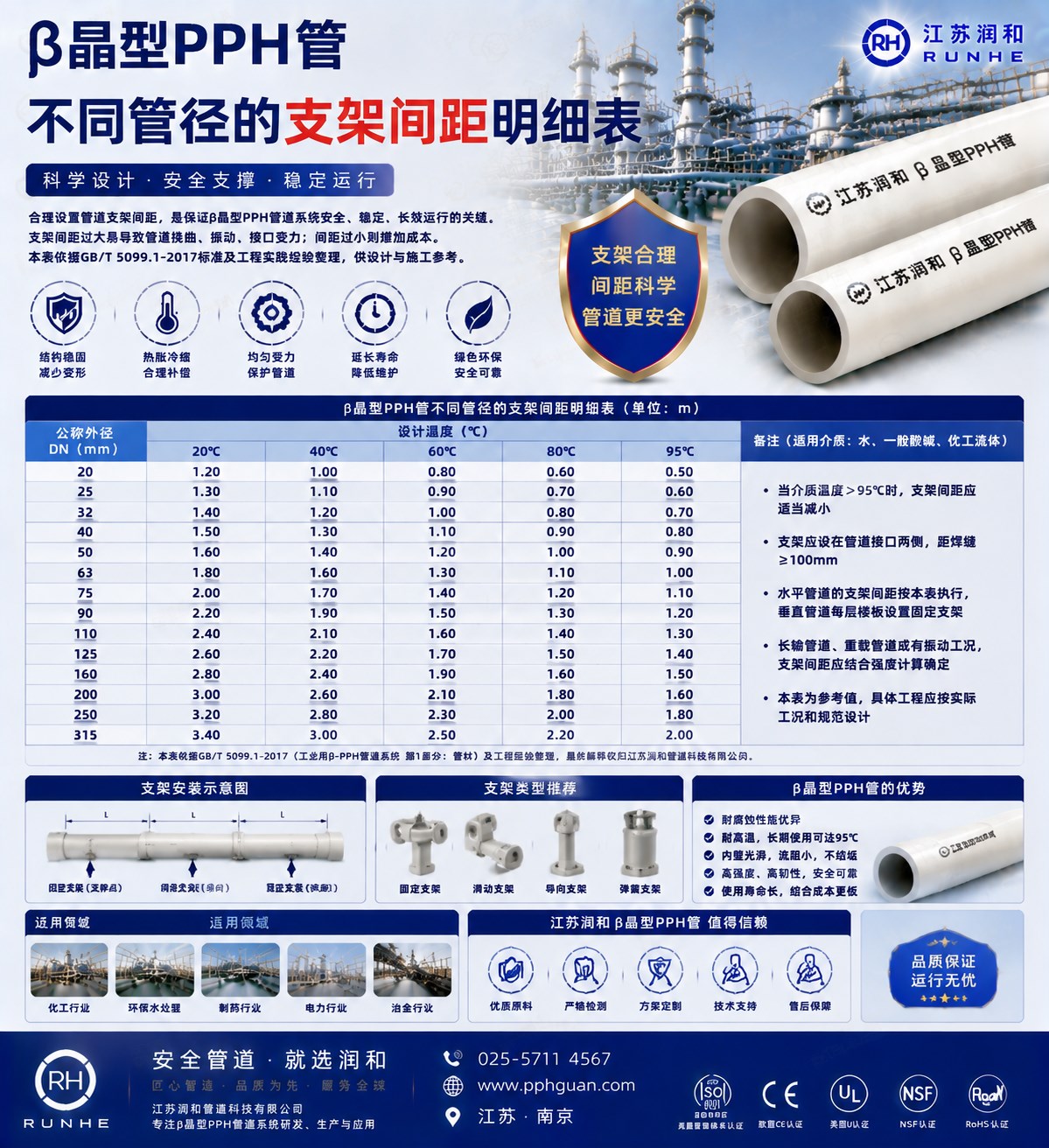

二、β晶型PPH管不同管径支架间距明细表（江苏润和企业标准版）

结合国标规范与江苏区域近百个化工、环保、化纤项目的实测数据，江苏润和整理出覆盖DN15到DN800全系列管径的支架间距标准，区分水平架空管、垂直立管两大核心场景，同时标注不同工况下的修正系数，所有数据均经过现场载荷验证，适配江苏地区夏季高温、冬季低温的极端气候条件。

针对特殊工况，江苏润和还配套了间距修正规则：当输送介质密度大于1.2t/m³时，支架间距需乘以0.8的修正系数；当管道运行温度长期高于80℃时，间距需乘以0.7的修正系数；当管道处于露天无遮阳环境时，间距需乘以0.9的修正系数。这套标准在江苏苏州某电子级化学品项目中得到了全面应用，项目投运3年以来，所有管道未出现任何下垂变形、焊缝开裂问题，运行稳定性远超行业平均水平。

三、不同管径支架的选型与安装配套规范

支架间距的合理设置，必须搭配正确的支架选型与安装工艺才能发挥作用，江苏润和结合多年工程经验，针对不同管径区间制定了精细化的安装要求。

对于DN15-DN50的小口径管道，这类管线大多布置在车间内部的管廊支架或墙面支架上，推荐采用镀锌钢成品管卡搭配3mm厚橡胶衬垫，避免金属直接接触管道造成磨损。水平管段的支架安装位置距离焊缝的距离需大于100mm，防止焊接应力集中在支撑点处。江苏润和在无锡某生物制药项目中，针对实验室区域的小口径加药管线，全部采用定制化的滑动管卡，既保证了支撑稳定性，又预留了足够的热膨胀位移空间，彻底解决了以往小管线因热胀冷缩出现的拱起问题。

对于DN65-DN200的中口径管道，这类管道是工业项目中应用最广泛的类型，涵盖了工艺输送、废气处理、循环水等绝大多数场景。支架本体推荐采用镀锌角钢或槽钢制作，固定支架、滑动支架、导向支架需按设计要求区分设置：泵出口、阀门两端、弯头三通位置必须增设防晃支架，防止流体冲击引发管道振动；长距离直管段每间隔3个滑动支架设置1个导向支架，限制管道径向位移，避免出现蛇形变形。在南京江北新区某化工新材料项目中，江苏润和的技术团队针对1200米长的DN160工艺管线，精准计算热膨胀量，合理布置12个补偿器与36个导向支架，投运后管道运行平稳，未出现任何振动异响。

对于DN250以上的大口径管道，这类管道自重与介质载荷大，推荐采用工字钢作为支架主梁，接触面铺设5mm厚PTFE衬垫，减少管道滑动时的摩擦力。大口径管道的固定支架必须进行载荷验算，确保能够承受管道的轴向推力，埋地敷设的大口径管道，支架基础必须浇筑C20混凝土，深度不小于500mm，支架外壁包裹沥青防腐带，避免土壤腐蚀。江苏润和参与的南通某大型化纤厂排风系统项目中，DN800的β晶型PPH主排风管长度超过800米，团队通过精准计算支架间距，采用弹簧支架配合导向支座，成功解决了大口径薄壁管道的下垂难题，废气收集效率较改造前提升了15%。

四、江苏润和的本地化工程服务优势

作为扎根江苏的工业管道系统服务商，江苏润和深知华东区域的工况特殊性：夏季极端高温可达40℃，冬季低温接近-10℃，部分沿江区域空气湿度大、腐蚀性盐雾含量高，普通的通用安装标准很难适配本地复杂环境。为此，江苏润和建立了覆盖管材选型、支架设计、安装指导、后期运维的全流程服务体系，所有项目的支架间距方案都由资深工程师结合现场工况一对一验算，避免照搬通用标准带来的安全隐患。

在江苏润和的工程服务流程中，项目开工前技术团队会先到现场实地勘测，记录环境温度范围、介质参数、管廊载荷条件等核心数据，再针对性出具支架间距布置图，对施工人员进行专项技术交底；安装过程中安排现场监理全程旁站，检查支架衬垫安装、螺栓紧固、间隙预留等关键工序；项目验收时，除了常规的压力试验，还会用水平仪逐段检测管道轴线偏差，确保每一段管道的变形量都控制在3mm/m的国标允许范围内。

截至2026年，江苏润和已经为江苏区域超过200个化工、化纤、环保项目提供了β晶型PPH管道系统解决方案，所有项目的支架系统运行零故障，帮助客户将管道系统的维护周期从常规的1年延长至3年，综合运维成本降低40%。这套经过大量项目验证的支架间距明细表，不仅是江苏润和技术沉淀的成果，也为国内β晶型PPH管道的标准化安装提供了重要的实践参考。

未来，随着国内工业绿色转型的不断推进，β晶型PPH管道的应用场景还将进一步拓展，江苏润和也将持续迭代优化支架间距标准，结合更多极端工况的实测数据，推出更精细化、更适配本土需求的管道系统解决方案，助力更多工业项目实现安全、稳定、长效的流体输送。
