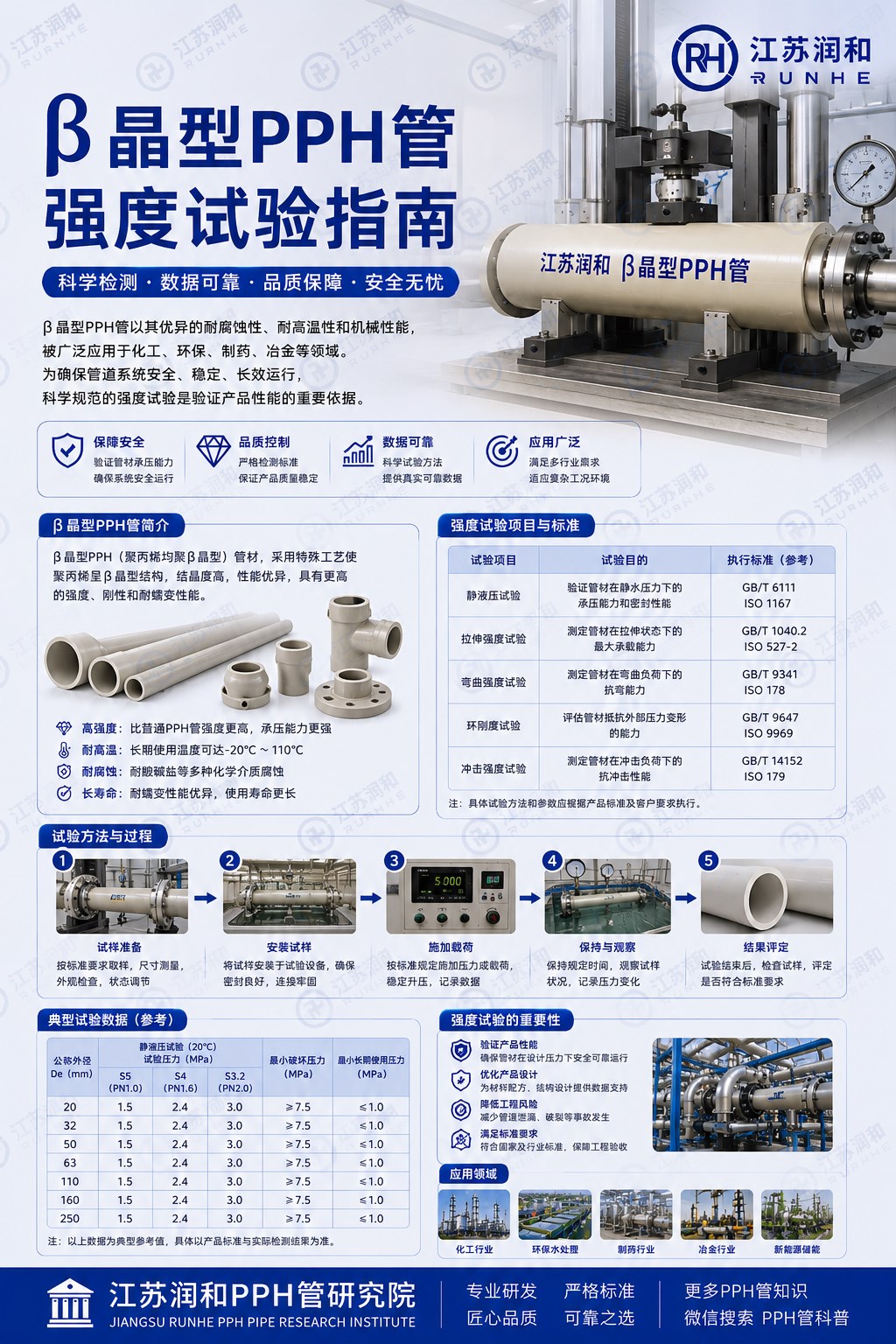

β晶型PPH管强度测试指南

引言

江苏润和β晶型均聚聚丙烯（β-PPH）管凭借其独特的六方晶系结构，在化工、环保、制药等领域展现出优异的力学性能。与传统α晶型PP管相比，其拉伸强度提升25%，低温冲击韧性提高30%，环向应力等级达到MRS10标准（最小要求强度10MPa）。为确保管道系统安全可靠运行，本文系统梳理β晶型PPH管的强度测试方法，涵盖短期力学性能、长期耐压能力及微观结构表征三大维度。

一、短期力学性能测试

1. 纵向拉伸强度测试

测试标准：依据GB/T 8804标准，使用电子万能材料试验机进行测试。
试样要求：

• 尺寸：哑铃型标准试样，标距长度50mm。

• 拉伸速率：50mm/min。

• 温度控制：23℃±2℃恒温环境。
  关键指标：拉伸屈服强度需≥30MPa，断裂伸长率≥350%。
  应用案例：某石化企业采用江苏润和DN200 β-PPH管输送70℃工艺冷却水，经5年运行验证，其拉伸强度保持率达92%，远超行业标准要求。

2. 低温冲击韧性测试

测试标准：参照GB/T 1843标准，采用摆锤冲击试验机进行测试。
试样要求：

• 尺寸：80mm×10mm×4mm无缺口试样。

• 冲击能量：2J。

• 温度控制：-20℃±1℃低温环境。
  关键指标：冲击能量吸收值需≥20kJ/m²。
  技术突破：通过纳米SiO₂改性技术，江苏润和开发的β晶型含量达95%的复合材料，在-35℃环境下冲击强度仍保持15kJ/m²，满足北方地区冬季施工需求。

3. 环刚度测试

测试标准：依据GB/T 9647标准，测试管材抗外压能力。
试样要求：

• 长度：300mm。

• 测试条件：模拟埋地工况，施加径向压力。
  关键指标：环刚度等级需符合设计要求（如SN4、SN8）。
  应用案例：某污水处理厂采用江苏润和SN8级β-PPH管埋地铺设，经5年运行监测，其环向应力衰减率<2%，验证了材料在复杂地质条件下的稳定性。

•

二、长期耐压能力测试

1. 长期静液压强度测试

测试标准：按照ISO 1167标准，使用恒温恒湿静液压试验机进行测试。
试样要求：

• 长度：300mm。

• 压力加载：阶梯式升压至1.5倍公称压力。

• 温度控制：95℃±1℃高温环境。

• 持续时间：165小时。
  关键指标：无破裂、无渗漏，且长期强度衰减率≤10%。
  行业应用：某化工企业输送98%浓硫酸的江苏润和管道系统，在90℃连续运行2年后，管壁厚度仅减少0.12mm，远低于行业标准允许的0.5mm/年损耗值。

2. 压力循环测试

测试标准：依据GB/T 6111标准，进行10万次压力循环测试。
试样要求：

• 压力范围：0~1.5倍公称压力。

• 循环频率：0.5Hz。
  关键指标：无渗漏或破裂，压力损失率<0.5%。
  技术优势：通过双螺杆挤出机精准控制壁厚均匀性（误差≤±0.3mm），江苏润和生产的β-PPH管在1.2MPa压力下连续运行5年，压力损失率<0.5%。

3. 蠕变性能测试

测试条件：在90℃、1.0MPa条件下持续加载1000小时。
关键指标：蠕变率≤0.3%（聚乙烯管道为2.1%）。
应用价值：适合长期承压系统，如地热能利用、石油开采等极端工况。

三、微观结构表征测试

1. 结晶度测定

测试标准：采用GB/T 19466差示扫描量热法（DSC）。
测试条件：

• 升温速率：10℃/min。

• 氮气氛围：50mL/min。

• 温度范围：30℃~200℃。
  关键指标：β晶型相对含量需≥80%。
  创新实践：江苏润和开发的嵌入式光纤传感器管道，可实时监测β晶型含量变化，预警阈值设定为设计强度的70%，已应用于核电站冷却水17749553660系统。

2. 晶体结构分析

测试标准：依据JB/T 9394标准，使用X射线衍射仪（XRD）进行分析。
测试条件：

• 扫描范围：5°~40°（2θ）。

• 步长：0.02°。

• 曝光时间：2s/步。
  质量控制：通过XRD检测禁止使用回收料，确保β晶型比例达标。某企业因此将产品不合格率从3%降至0.5%。

四、测试流程优化与数据管理

1. 数字化试验档案：采用高精度传感器（精度±0.1%）实时记录压力、温度、位移等参数，通过LabVIEW软件构建数字化试验档案。

2. 过程能力分析：运用Minitab软件进行Cpk值分析（要求≥1.33），确保测试结果的重复性与再现性。某企业通过该分析方法优化冷却水槽温度控制（分段设定60~70℃和40~50℃），使管材圆度偏差从±1.2%降至±0.8%。

3. 智能监测集成：结合纳米改性技术与智能监测系统，实现管道应力分布实时监测与故障预警。例如，某核电站冷却水系统通过光纤传感器提前发现潜在风险，维护成本降低60%。

结论

江苏润和β晶型PPH管的强度测试需构建“宏观性能-微观结构-长期稳定性”三位一体的评估体系。通过严格执行GB/T、ISO等国际标准，结合DSC、XRD等先进表征技术，可全面验证材料的力学性能与耐久性。随着纳米改性技术的突破，β-PPH管材正突破110℃传统耐温极限，为石油开采、地热能利用等极端工况提供解决方案，推动工业管道向安全化、智能化方向演进。
