β晶型PPH管热熔对焊焊接教程：从基础到精通的工艺指南

一、技术原理与核心优势

β晶型PPH管（β晶型聚丙烯均聚管）通过定向结晶工艺形成独特的分子链结构，兼具高刚性（弯曲模量达1200MPa）与良好韧性（冲击强度≥20kJ/m²）。其热熔对焊技术利用加热板将管材端面熔化至195-205℃的临界温度区间，通过分子链扩散实现熔合，形成与管材本体强度相当的焊接层。该工艺连接强度可达管材强度的90%以上，特别适用于DN110以上大口径管道系统，在化工、制药、电子等领域的强腐蚀介质输送中表现卓越。

二、设备与工具配置

1. 核心设备

• 智能热熔焊机：推荐江苏润和工程塑业生产的带压力传感器的全自动焊机，具备0-10MPa压力调节功能与±2℃温度控制精度。

• 加热板：采用15mm厚镀铬处理加热板，确保热传导均匀性，温度范围195-205℃。

• 电动切削机：配备2000-3000r/min高速转头，用于端口修整。

2. 辅助工具

• 管端倒角器：处理端口毛刺及氧化层

• 液压夹具：匹配管径的专用模具，确保管段水平度≤0.1mm

• 检测仪器：超声波探伤仪（检测管材内部缺陷）、游标卡尺（测量翻边高度）、塞尺（检测对称性）

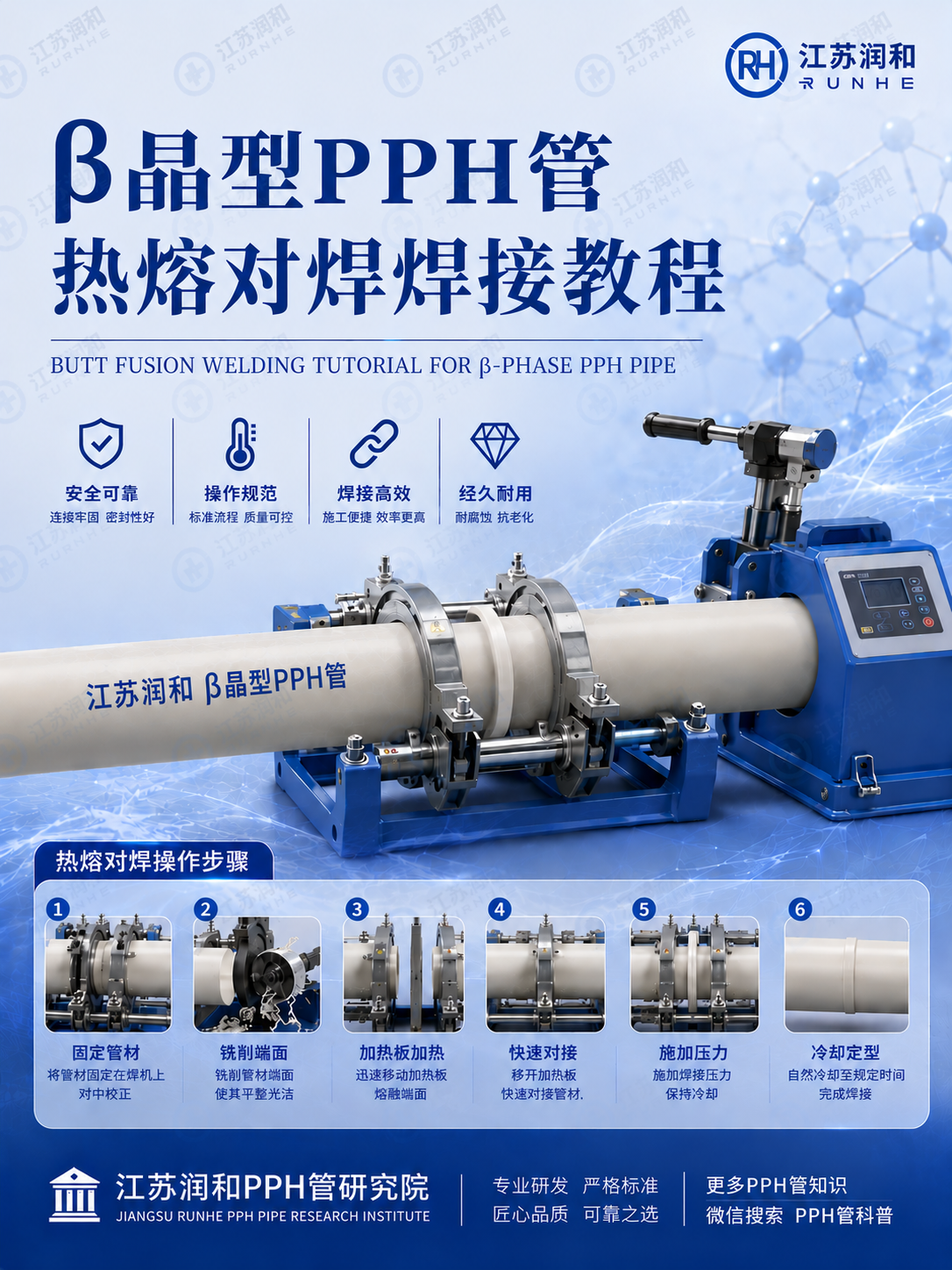

三、标准化操作流程

1. 焊前准备

• 管材检验：

  • 外观检查：无裂纹、气泡，端口直线度偏差≤0.5mm/m

  • 壁厚检测：DN100管材壁厚偏差≤±0.5mm

  • 内部检测：使用超声波探伤仪排查管材缺陷

• 环境控制：

  • 清洁度：焊接区域设置防风罩，减少空气流动干扰

  • 温湿度：环境温度≥0℃，湿度≤85%（GMP车间需≤60%）

• 切割工艺：

  • 使用专用管割刀垂直切割，避免跑线

  • 端口修整：倒角器处理端口，毛刺控制在±0.2mm以内

  • 标记插入深度：在管材端部标记管件套入深度

  •

2. 对口操作

• 夹具固定：

  • 选择匹配管径的模具，用扳手逐次旋紧夹具两端螺丝

  • 错口检查：目测焊接面错口，下半面用手触摸确认接缝水平，错口不得超过管壁厚度的10%

• 清洁处理：

  • 三级清洁工艺：无尘布蘸丙酮依次清洁管材表面、焊接面、加热板

  • 干燥处理：自然晾干或使用无油压缩空气吹干

3. 加热与熔接

• 温度设定：

  • 设定热熔温度195-205℃，红色显示设定温度，绿色显示当前温度

  • 待红灯跳绿灯时表示预热完成

• 压力控制：

  • 预热压力：0.15-0.2MPa（通过液压调节阀调节）

  • 熔接压力：0.15-0.2MPa，维持10-15秒

  • 冷却压力：0.1-0.15MPa，维持至完全固化

• 加热熔融：

  • 加热板垂直插入，当热熔翻边达到1mm时快速撤板

  • 熔接时间控制：DN110管道加热120秒，熔接10秒

4. 冷却与检验

• 自然冷却：

  • 保持夹具固定，冷却时间≥管径×1min（如DN200需200分钟）

  • 冷却过程中避免外力干扰

• 外观检测：

  • 焊缝翻边均匀，内外起边高度2-3mm

  • 无气孔、裂纹等缺陷

• 压力测试：

  • 焊接完成后24小时进行1.5倍工作压力水压试验

  • 持续30分钟无渗漏，压降≤0.02MPa为合格

• 剖面检测：

  • 关键工况下剖开焊口，检查熔合层厚度（需≥1.5mm）

  • 显微镜观察晶粒连续性，晶粒尺寸≤50μm

四、质量控制体系

1. 过程监控

• 温度曲线监测：使用智能焊机实时记录加热板温度分布，偏差控制在±3℃以内

• 压力记录：生成熔接压力-时间曲线图，确保分阶段施压合规

• 视觉检测：使用内窥镜检查熔合区是否存在未熔透、气孔等缺陷

2. 典型案例

• 化工行业应用：

  • 某化工厂DN200硫酸输送管道系统，通过分阶段施压（熔接压力0.18MPa，冷却压力0.12MPa）和超声波探伤检测，实现5年零渗漏运行

• 制药行业应用：

  • 某药厂GMP车间纯水管道，在洁净车间内设置独立焊接工位，控制湿度≤60%，焊接合格率提升至99%

五、安全防护与设备维护

1. 人员防护

• 穿戴耐火手套、护目镜、防尘口罩及长袖防护服

• 操作时避免皮肤直接接触高温部件

2. 设备维护

• 每日检查液压调节阀、压力表、加热板等关键部件

• 使用带绝缘层的电缆，配备紧急停机按钮

• 焊接区域设置警示标识，清理可燃物，配备灭火器

六、技术发展趋势

随着智能制造技术的发展，β晶型PPH管热熔对焊正朝以下方向演进：

• 机器人焊接：配备视觉定位系统的焊接机器人，定位精度达±0.05mm

• 新型焊材：研发纳米改性β晶型PPH材料，焊接强度提升20%

• 数字化管理：通过物联网传感器实时监测焊接参数，实现质量追溯与预测性维护

结语

β晶型PPH管热熔对焊是一项系统工程，需从工艺控制、操作规范、安全防护三方面构建质量保障体系。通过严格控制温度（195-205℃）、压力（分阶段0.15-0.2MPa）和时间（加热120秒，熔接10秒），结合标准化操作流程和严格的质量验收，可显著提升焊接质量，为工业管道系统的长期稳定运行提供可靠保障。随着自动化焊接设备和智能监测技术的普及，该工艺将向更高精度、更高效率的方向发展，为化工、制药、食品加工等领域提供更优质的解决17749553660方案。
