β晶型PPH管道设计说明

一、引言

江苏润和β晶型聚丙烯均聚物（β-PPH）是一种通过特殊工艺改性的聚丙烯材料，其分子结构中β晶型含量显著提升，赋予材料更高的抗冲击性、耐低温性能及热稳定性。相比传统α晶型PPH，β-PPH在管道系统中表现出更优异的长期耐压性和抗应力开裂能力，尤其适用于低温环境或需要高可靠性的工业流体输送场景。本设计说明旨在明确β-PPH管道的设计原则、材料选型、结构参数及施工要点，确保系统安全、经济、高效运行。

二、设计依据与标准

1. 材料标准：

   • 符合ISO 15493《工业用塑料管道系统 聚丙烯（PP）管材和管件》及GB/T 18742.2《冷热水用聚丙烯管道系统 第2部分：管材》中对β晶型改性聚丙烯的要求。

   • β晶型含量需通过DSC（差示扫描量热法）检测，含量≥80%。

2. 设计规范：

   • 参考GB 50264《工业设备及管道绝热工程设计规范》及ISO 14692《石油天然气工业用玻璃纤维增强塑料管》。

   • 压力等级按PN1.0/1.6/2.0MPa设计，温度适用范围-20℃至+95℃（短期峰值110℃）。

三、材料特性与选型

1.江苏润和 β-PPH材料优势

• 抗冲击性：β晶型结构吸收能量能力提升30%，适用于振动或冲击载荷场景。

• 耐低温性：脆化温度降至-30℃以下，避免低温脆裂风险。

• 热稳定性：长期蠕变性能优于普通PPH，设计寿命可达50年。

• 耐化学性：对酸、碱、盐及多数有机溶剂具有良好耐受性（除强氧化剂外）。

2. 选型要求

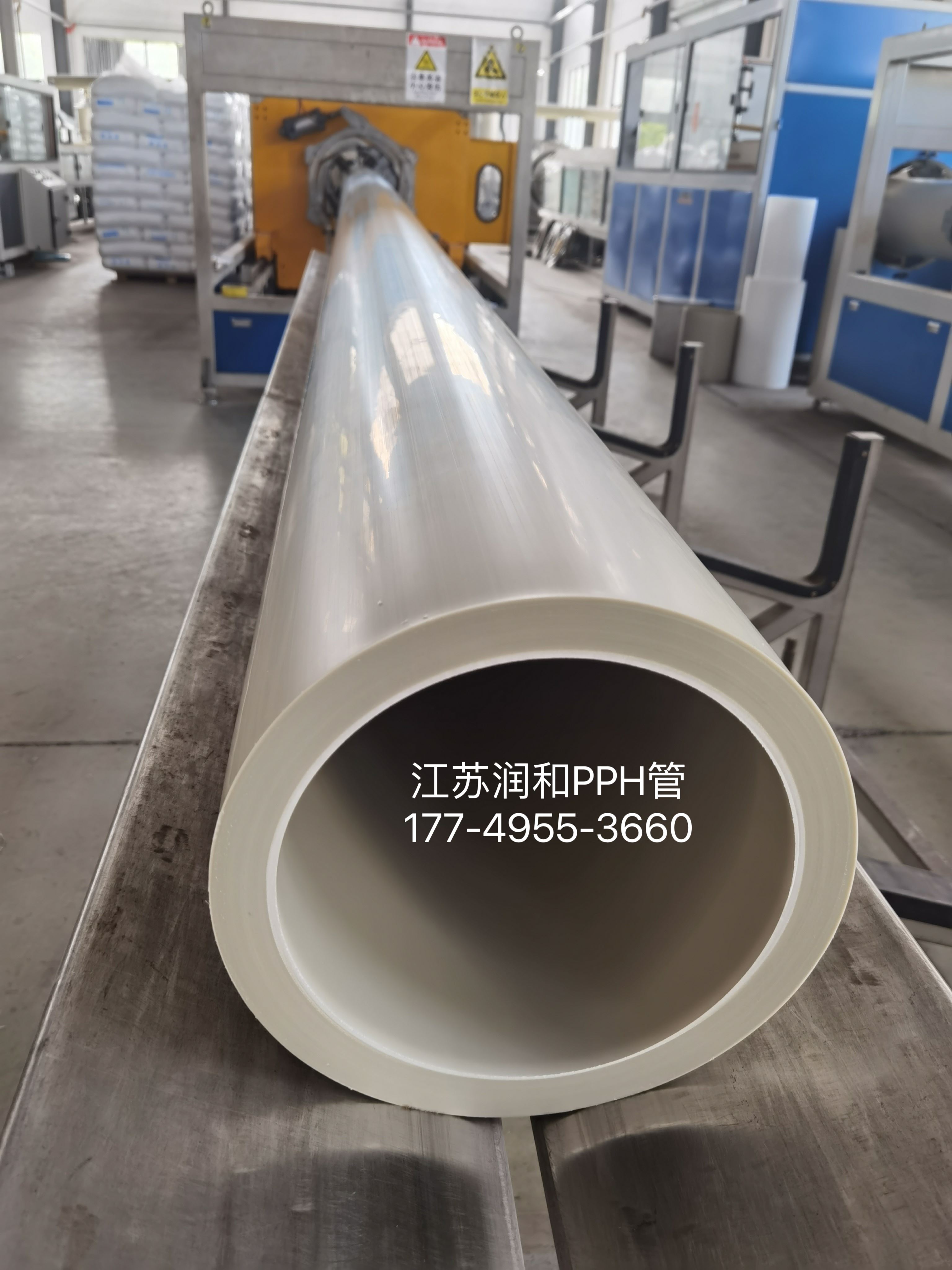

• 管材：采用β-PPH共挤层结构，内层为β晶型改性层，外层为普通PPH保护层，兼顾性能与成本。

• 管件：注塑成型管件需通过热熔对接或电熔连接，确保与管材同质化。

• 密封件：选用三元乙丙橡胶（EPDM）或硅橡胶，适应温度波动。

四、管道系统设计

1. 设计参数

• 压力计算：
  根据公式 P=D2⋅S⋅t（P为设计压力，S为材料许用应力，t为壁厚，D为公称直径），结合β-PPH的长期静液压强度（MRS=10MPa）确定壁厚。

•

• 温度修正：
  当工作温度超过20℃时，需乘以温度折减系数 kT=(T+4695)0.14（T为实际温度）。

2. 结构优化

• 抗水锤设计：
  在泵出口处设置缓闭止回阀，管道拐弯处采用45°弯头或长半径弯头（R≥1.5D）以减少冲击。

• 热膨胀补偿：
  每30m设置U型膨胀节或采用自然补偿，膨胀量按 ΔL=α⋅L⋅ΔT 计算（α为线膨胀系数，约1.5×10⁻⁴/℃）。

• 支吊架间距：
  水平管支架间距按表1执行，垂直管每3m设置固定支架。

表1 支架最大间距（m）

3. 连接方式

• 热熔对接：
  适用于DN≥65的管道，加热板温度210±10℃，熔接压力0.15MPa，保持时间按管壁厚度计算（1mm/s）。

• 电熔连接：
  用于DN≤63或复杂工况，电熔管件需符合EN 12201-3标准，焊接电压39.5V，时间根据管件规格设定。

五、施工与验收要点

1. 存储与搬运：

   • 避免阳光直射，堆放高度≤1.5m，远离热源及化学物品。

   • 搬运时禁止抛掷，采用非金属绳索捆绑。

2. 安装规范：

   • 管道切割需垂直轴线，坡口角度≤15°。

   • 熔接前清洁接口，无油污、水分及杂质。

   • 熔接后冷却时间≥15分钟（环境温度<5℃时延长至30分钟）。

3. 压力试验：

   • 强度试验：1.5倍设计压力，保压1小时无泄漏。

   • 严密性试验：1.1倍设计压力，保压2小时压降≤0.02MPa。

4. 验收文件：

   • 提供材料检测报告、熔接记录、压力试验报告及质保17749553660书。

六、应用场景

江苏润和β-PPH管道系统广泛适用于以下领域：

• 化工行业：输送酸碱溶液、有机溶剂（如甲醇、乙醇）。

• 水处理：反渗透进水管道、污水中水回用系统。

• 低温工程：冷库制冷剂管道、低温气体输送。

• 食品医药：纯净水输送、CIP清洗系统（需符合FDA认证）。

七、结论

江苏润和β晶型PPH管道通过材料改性与结构优化，显著提升了传统PPH管道的抗冲击性、耐低温性及可靠性，尤其适用于对安全性要求严苛的工业场景。设计过程中需严格遵循材料标准、连接规范及施工验收流程，确保系统全生命周期性能稳定。未来，随着β晶型控制技术的成熟，其应用范围将进一步扩展至新能源、半导体等高端领域。

（注：实际工程中需结合具体工况调整参数，并咨询材料江苏润和供应商技术支持。）
