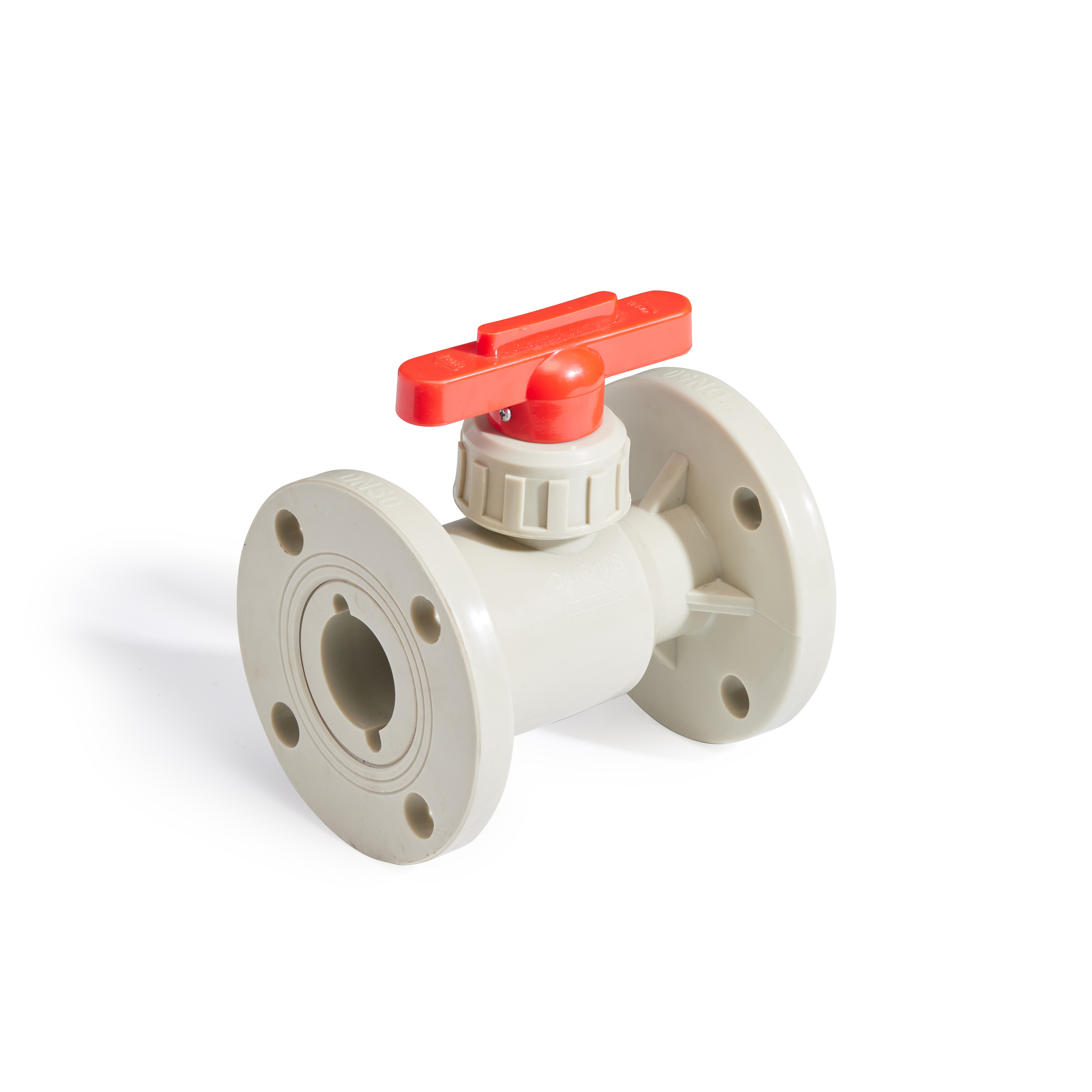

PPH法兰球阀连接安装全流程教程

PPH法兰球阀作为强腐蚀流体管路系统的核心控制部件，其连接安装质量直接决定了整个管路系统的长期运行稳定性，不规范的操作极易引发法兰面渗漏、接口应力开裂、阀门运行卡滞等常见故障。本教程结合江苏润和全系列PPH管路系统的安装标准，从前期准备到后期试压验收，完整覆盖标准化连接操作的全流程，帮助施工人员规避90%以上的安装隐患，让阀门的设计使用寿命得到充分发挥。

一、安装前的准备与核验工作

正式开始连接作业前，必须先完成三项基础核验工作，从源头避免不合格部件进入安装环节。首先要对照设计图纸核对PPH法兰球阀的型号、通径、压力等级，确认阀门的材质适配当前输送的介质，比如输送强氧化性介质的场景，必须选用耐腐等级匹配的纯PPH阀体阀门，不能混用普通PP材质产品。随后要拆开阀门两端的防尘保护盖，检查阀体内腔是否有出厂残留的碎屑、杂质，手动全程启闭阀门2-3次，确认球芯转动顺畅无卡滞，密封面无划痕、无磕碰损伤。
同时要准备好适配的工具与辅材：对应规格的PPH专用热熔焊机、扭矩扳手、适配PPH材质的EPDM三元乙丙法兰垫片、304不锈钢镀锌螺栓，以及干净的无尘棉布、95%浓度的工业酒精。绝对不能使用普通橡胶垫片，这类垫片容易和PPH管路输送的部分介质发生反应，出现溶胀老化渗漏的问题，也不能使用碳钢螺栓，长期在腐蚀环境下螺栓锈蚀断裂会直接导致法兰连接失效。
安装前还要确认管路的两端法兰面是完全平行的，两个法兰的同轴度偏差不能超过法兰外径的1%，如果偏差过大，强行对接会让PPH法兰承受额外的弯曲应力，运行3-6个月后就会出现法兰根部开裂的故障。如果是在低温环境下作业，环境温度低于5℃时，要提前对安装区域进行预热，避免PPH材料低温下脆性上升，安装过程中出现隐性裂纹。

二、两种主流连接方式的标准化操作

PPH法兰球阀的连接分为两种主流工艺，分别是热熔对接法兰连接和活套法兰连接，两种工艺的操作要点各有不同，需要严格按照对应标准执行。
第一种是热熔对接法兰连接，这是最常用的高可靠性连接方式。首先将PPH法兰盘套在待连接的PPH管路上，注意法兰盘的密封面要朝向阀门一侧，不能装反。随后用热熔焊机分别对管路的端面和PPH法兰的承插端进行热熔，热熔温度严格控制在200℃-210℃区间，热熔时间根据管材壁厚调整，DN50管材的热熔时间控制在15秒左右，DN100管材的热熔时间控制在30秒左右。热熔完成后快速将管路推入法兰的承插端，保持30秒的固定冷却时间，完全不能在冷却过程中转动管路或者法兰，避免接口出现虚焊渗漏。
等两端的PPH法兰完全冷却到环境温度后，将EPDM垫片放置在阀门的两个法兰面中间，垫片的内径要和阀门的通径完全对齐，不能出现垫片内圈突出到流道内部的情况，否则会形成介质湍流，长期冲刷法兰面引发渗漏。随后将螺栓依次穿入法兰的螺栓孔，注意螺栓的安装方向要保持一致，螺母侧统一放在管路的同一侧，方便后期维护检修。
第二种是活套法兰连接，这种方式适配需要频繁拆卸阀门的场景。先将PPH翻边环通过热熔对接的方式焊接在管路的两端，随后将金属活套法兰套在管路上，活套法兰可以360度自由转动，方便对齐阀门的螺栓孔位。这种连接方式要特别注意，翻边环的端面要和管路完全垂直，翻边的厚度不能小于管材的壁厚，不能出现翻边开裂、厚薄不均的问题，否则拧紧螺栓时翻边环容易被压裂，引发介质渗漏。
拧紧螺栓的环节是整个连接操作的核心，绝对不能一次性把所有螺栓拧死，必须采用对角分步拧紧的工艺。第一步用手将所有螺母轻轻拧到贴合法兰面，第二步用扭矩扳手按照对角顺序，将所有螺栓拧到额定扭矩的50%，第三步再次按照对角顺序，将螺栓拧到100%的额定扭矩。不同通径的螺栓额定扭矩有明确标准：DN50的M12螺栓额定扭矩控制在12N·m，DN100的M16螺栓额定扭矩控制在25N·m，DN150的M20螺栓额定扭矩控制在45N·m。绝对不能过度拧紧螺栓，否则会直接压裂PPH法兰，也不能扭矩不均，否则会出现法兰面局部受力不均，垫片压偏引发渗漏。

三、连接后的冷却与试压验收环节

螺栓全部拧紧完成后，要让连接部位自然静置冷却30分钟，不能用冷水直接泼洒法兰面降温，快速冷却会让PPH法兰内部产生内应力，后期运行过程中出现缓慢开裂的隐患。冷却完成后，手动启闭阀门2次，确认阀门的操作完全顺畅，没有因为法兰对接错位导致阀杆被挤压卡滞的问题。
随后开展水压试压验收，试压压力设置为阀门额定工作压力的1.5倍，缓慢向管路内注入清水，完全排尽管路内部的空气后，逐步升压到试验压力，保压30分钟，期间压力降不能超过试验压力的5%，同时检查所有法兰连接面，没有任何水珠渗漏、法兰变形的情况，再将压力降到额定工作压力，保压2小时，压力完全稳定无下降即为试压合格。
如果试压过程中出现局部轻微渗漏，不能直接强行拧紧螺栓，要先将管路内部的压力完全排空，再按照对角顺序小幅调整螺栓扭矩，之后再次重新试压，绝对不能在带压状态下操作螺栓，避免PPH法兰突然崩开引发安全事故。
最后在阀门的手柄位置张贴标识，标注阀门的流向、控制的管路区域，完成整个连接安装流程。按照这套标准工艺连接的PPH法兰球阀，完全可以实现20年以上的稳定运行，无渗漏、无应力开裂故障，充分发挥PPH材料的耐腐优势。
