热熔S弯不是"弯路"，是管道系统的弹性关节——用一段可控的弯曲变形，吃掉所有不该由焊缝承担的力。
| 作用 | 解决什么问题 | 原理 |
|---|---|---|
| ① 补偿热胀冷缩 | 温度波动导致管道轴向伸缩，刚性连接会把应力集中在焊缝上 | S弯自身弹性变形吸收位移，β晶型PPH管长期使用温度-20℃~95℃，温差大时轴向伸缩量显著，S弯可吸收0.5%以上的轴向变形 |
| ② 释放安装应力 | 现场切割、对接不可能零误差，强行拉直安装会在焊缝处埋下隐患 | S弯提供柔性余量，补偿安装偏差，避免"强扭的瓜"在焊缝处开裂 |
| ③ 隔离设备振动 | 泵、压缩机运行振动直接传到焊缝，加速疲劳损伤——某制药企业统计，未设补偿的系统焊缝开裂频率是设补偿系统的3倍 | S弯充当"减震弹簧"，将振动能量转化为弯曲变形能，大幅降低焊缝应力幅值 |
| ④ 改变流向/绕过障碍 | 工艺布局中需要管道绕开设备、柱体或其他管线 | S弯以最小占地实现90°~180°转向，比两个45°弯头更省空间、流阻更小 |

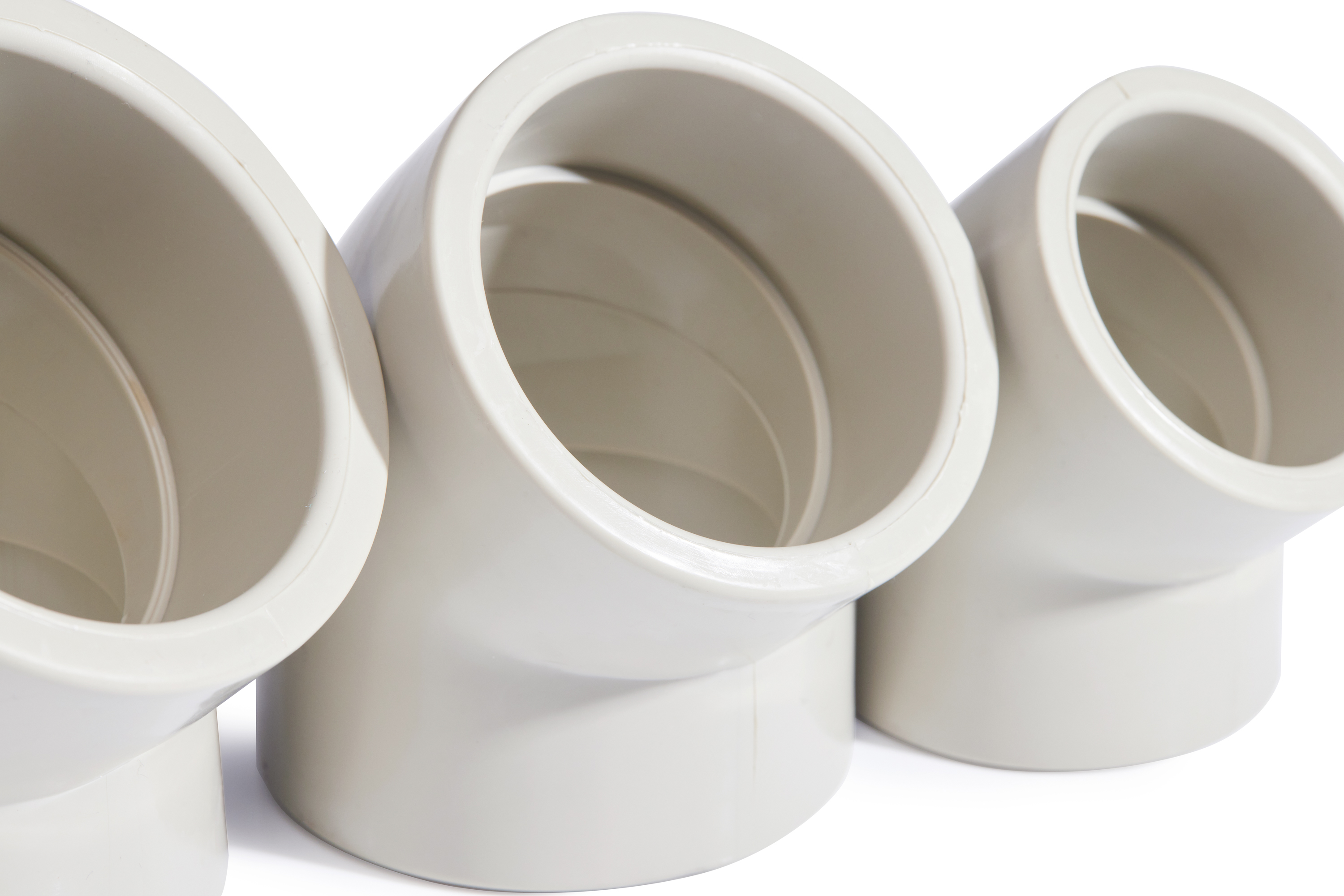

| 对比项 | 热熔S弯（现场焊接成型） | 成品注塑弯头 |
|---|---|---|
| 焊缝数量 | 仅两端各1个热熔接口 | 弯头本体无焊缝，但两端仍需连接 |
| 适配性 | 可按实际管距定制弯曲角度和臂长 | 规格固定，管距不匹配时需加短节 |
| 强度 | 焊接区强度达管材本体的90%以上 | 弯头处壁厚通常减薄，是系统薄弱点 |
| 成本 | 仅需两段直管+焊接，材料成本低 | 成品弯头单价高，且大口径（≥DN110）货源少 |
| 适用场景 | DN50~DN600均可现场制作 | 小口径常用，大口径选择有限 |
结论：大口径、非标管距、高要求工况，热熔S弯是最优解。
| 参数 | 数值 | 说明 |
|---|---|---|
| 焊接温度 | 195℃~205℃ | 低于195℃虚焊，高于260℃材料降解 |
| 吸热时间 | 壁厚(mm) × 10秒/mm | 例：壁厚5mm → 吸热50秒 |
| 熔接保压 | 0.15~0.2MPa，保持10~15秒 | 确保分子链充分扩散 |
| 冷却时间 | 管径(mm) × 1分钟/mm | 例：DN110 → 冷却≥110分钟，这步最容易被忽视，也最决定成败 |
| 场景 | S弯怎么用 |
|---|---|
| 化工酸碱输送 | 反应釜进出口与主管连接处设S弯，补偿高温（90℃+）带来的热伸缩 |
| 制药GMP纯水管路 | 纯水制备间设备进出口设S弯，隔离泵体振动，同时便于拆卸清洗 |
| 锂电电解液输送 | 泵出口设S弯，吸收脉动冲击，某项目采用后管道寿命从5年延至15年以上 |
| 建筑排水/消防 | 穿楼板、穿墙体处设S弯，补偿沉降位移，防止刚性断裂 |
热熔S弯的本质，是用一段"可控的弯"代替"不可控的裂"。在β晶型PPH管系统里，它不是可有可无的配件，而是保护焊缝、延长管系寿命的结构级组件。
江苏润和在多个GMP项目中的做法是：凡设备进出口、温差超过30℃的管段、穿墙穿板处，强制设S弯，不设不验收。这个标准值得参考。
