β晶型PPH热熔承插三通的热熔及冷却时间

发布时间：2026-06-09 人气：

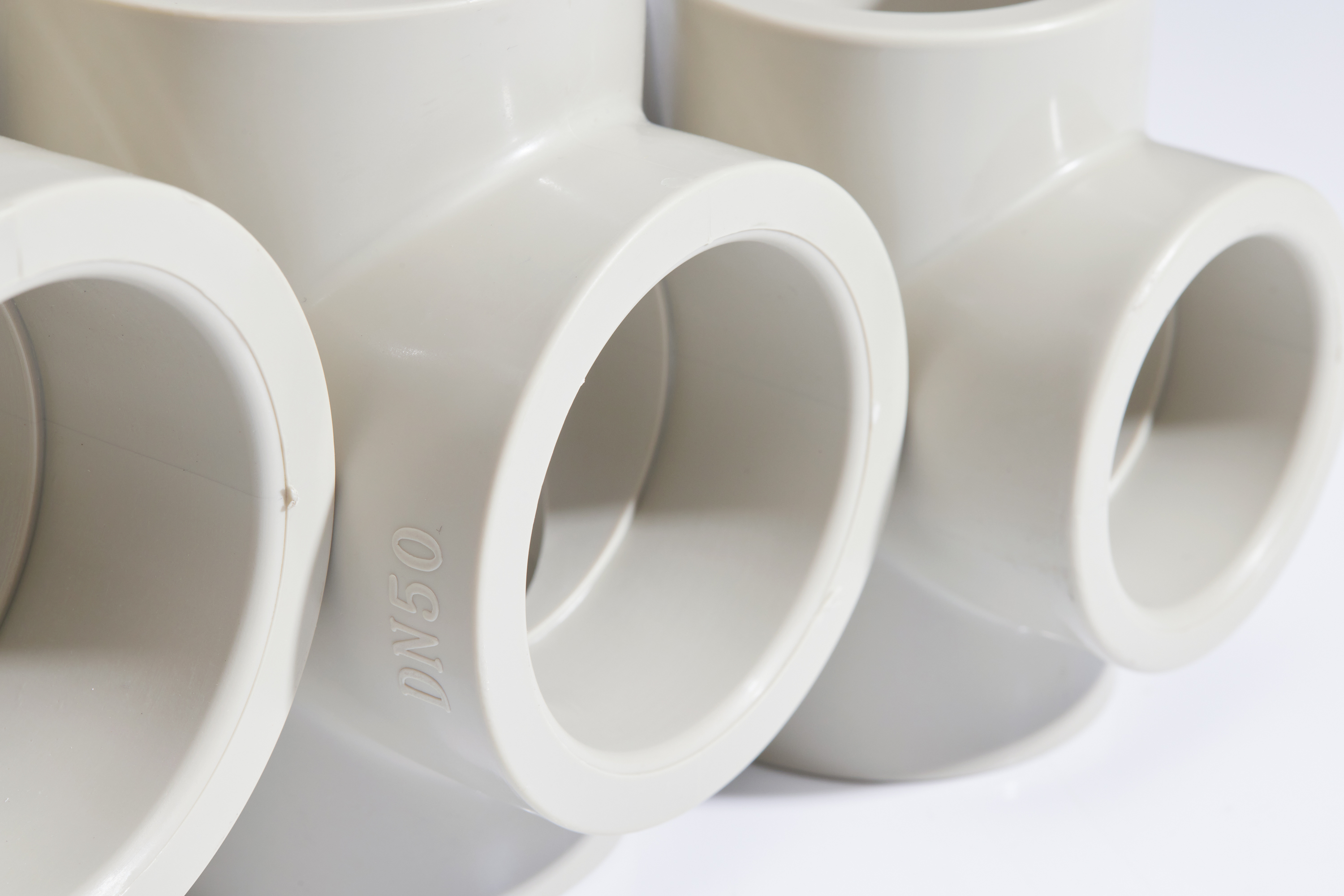

β晶型PPH热熔承插三通：热熔及冷却时间速查

（参数来源：江苏润和工程塑业多项目实测数据）

加热公式：每毫米壁厚0.5~1秒，即壁厚5mm对应2.5~5秒加热。

① 快插原则

加热完成后，插接动作必须≤3秒内完成。三通有多个承口，务必逐个焊接，切勿同时加热——否则先焊口已冷固，后焊口温度过高，三通本体变形。

② 压力分三段

③ 冷却是决胜环节

自然冷却，严禁强制通风、严禁触碰、严禁移动。江苏润和在某药企GMP纯化水项目中，将三通焊口冷却时间延长至45分钟，焊口合格率达99.5%。低温环境（<5℃）冷却时间需延长至常规值的1.5倍。

焊接完成24小时后，进行1.5倍工作压力水压试验，保压30分钟无渗漏。合格焊口翻边高度应超出原管壁2~3mm，熔合层厚度≥1.5mm。

一句话总结：壁厚定加热，管径定冷却，三通逐个焊，插接不超三秒。

下一篇：没有了
