β晶型PPH管件科普
发布时间：2026-06-01 人气：

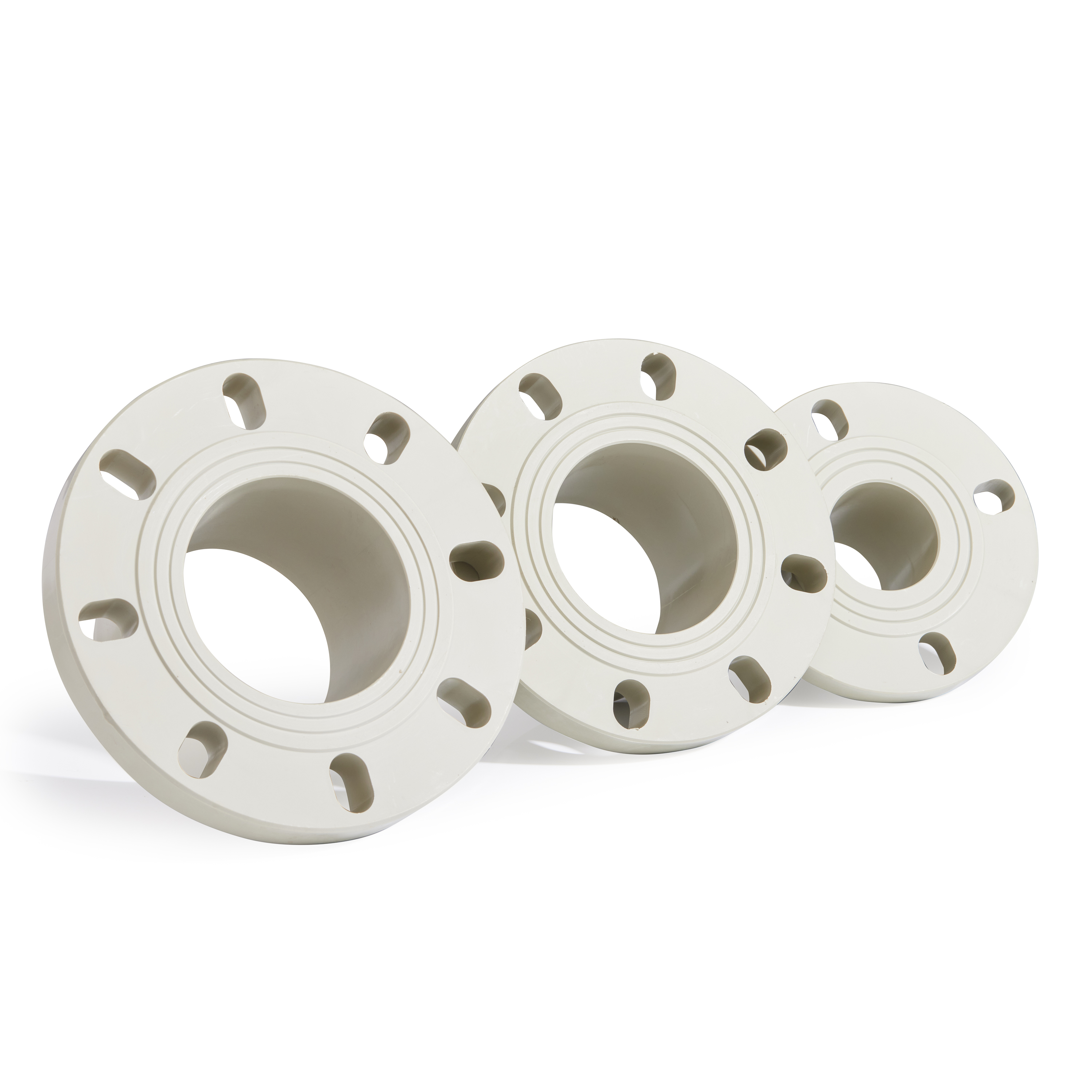

PN10 = 1.0 MPa，PN16 = 1.6 MPa。不是质量好坏的区别，是承压等级的区别。从DN200开始，两者的孔数、孔距、法兰厚度、法兰外径全部不同，不可通用。
| 对比项 | PN10（十公斤） | 江苏润和PN16（十六公斤） |
|---|---|---|
| 最大工作压力 | 1.0 MPa | 1.6 MPa |
| 适用场景 | 低压系统（≤1.0MPa）：给排水、空调水、低浓度酸碱 | 中压系统（1.0~1.6MPa）：化工工艺管道、高压蒸汽、浓酸碱 |
| DN150及以下 | ✅ 与PN16尺寸一致，可互换 | ✅ 与PN10尺寸一致，可互换 |
| DN200及以上 | ⚠️ 法兰盘更薄、孔数更少（如DN200为8孔） | ⚠️ 法兰盘更厚、孔数更多（如DN200为12孔） |
| 法兰厚度（DN100为例） | 16mm | 21mm（厚5mm） |
| 密封面宽度（DN100） | 12mm，配橡胶垫片 | 更宽，需配金属缠绕垫，密封面粗糙度≤3.2μm |
| 配套垫片 | 橡胶垫片（3~5mm） | 金属缠绕垫 |
| 螺栓规格（DN200为例） | M16 | M20（螺栓更粗更长） |
| 操作空间需求 | 较小 | 更大（如DN200 PN16需预留≥500mm径向空间） |
因为在小口径下，PN10和PN16的法兰外径、螺栓孔数、孔距、法兰厚度完全相同。国标GB/T 9115和HG/T 20592等标准中，DN150及以下的平焊法兰不按PN分级，统一规格。
从DN200开始，压力等级的差异才体现在法兰尺寸上——这也是现场最容易踩坑的地方。
β晶型PPH本身MRS（最小要求强度）达10 MPa，耐压性能远超普通PPH。但法兰选型必须管法兰一体匹配：
| 工况 | 推荐压力等级 | 原因 |
|---|---|---|
| 系统工作压力 ≤ 0.8 MPa | PN10够用 | 实际工作压力仅为设计值的80%，安全裕度充足 |
| 系统工作压力 0.8~1.2 MPa | 必须PN16 | PN10的1.0 MPa设计压力已无余量，高温下还需折减 |
| 系统工作压力 1.2~1.6 MPa | 必须PN16 | 只有PN16能覆盖 |
| 输送98%浓硫酸、50% NaOH等强腐蚀介质 | PN16 + 金属缠绕垫 | 腐蚀速率虽低（<0.01mm/年），但高压下泄漏风险放大 |
β晶型PPH长期使用温度-20℃~70℃，短期耐温110℃。根据ISO 15874，温度升高需折减压力：
80℃环境下，PN16的实际耐压降至约1.2 MPa
90℃环境下，PN16的实际耐压降至约1.0 MPa
所以80℃以上工况，即使系统压力只有1.0 MPa，也建议直接上PN16，别省这个钱。
法兰标识模糊时，用卡尺实测：
| 步骤 | 测什么 | PN10特征（DN100） | PN16特征（DN100） |
|---|---|---|---|
| ① 测法兰厚度（C值） | 法兰盘厚度 | 16mm | 21mm（差5mm，最直观） |
| ② 数螺栓孔数 | DN200以上才有区别 | 8孔 | 12孔 |
| ③ 测法兰外径 | DN200以上有区别 | 较小 | 较大（如DN200 PN16外径330mm） |
| 你的工况 | 选PN10还是PN16 | 理由 |
|---|---|---|
| DN≤150，压力≤1.0 MPa，常温 | PN10 | 尺寸通用，省钱 |
| DN≤150，压力0.8~1.0 MPa，常温 | PN16 | 留安全裕度，法兰尺寸一样，不加钱 |
| DN≥200，压力≤1.0 MPa | PN10 | 孔数少、法兰薄，安装更方便 |
| DN≥200，压力1.0~1.6 MPa | PN16 ✅ | 必须匹配，否则高压泄漏 |
| 任何口径，温度≥80℃ | PN16 ✅ | 高温折减后PN10可能不够 |
| 强腐蚀介质（浓硫酸、浓碱） | PN16 + 金属缠绕垫 | 高压+强腐蚀，双重保险 |
一句话：PN10和PN16不是"质量高低"，是"能扛多大压力"。DN200以上混用会泄漏，高温工况PN10会蠕变。拿不准时，上PN16不会错。
