β晶型PPH对焊45度弯头在药厂的应用

发布时间：2026-05-30 人气：

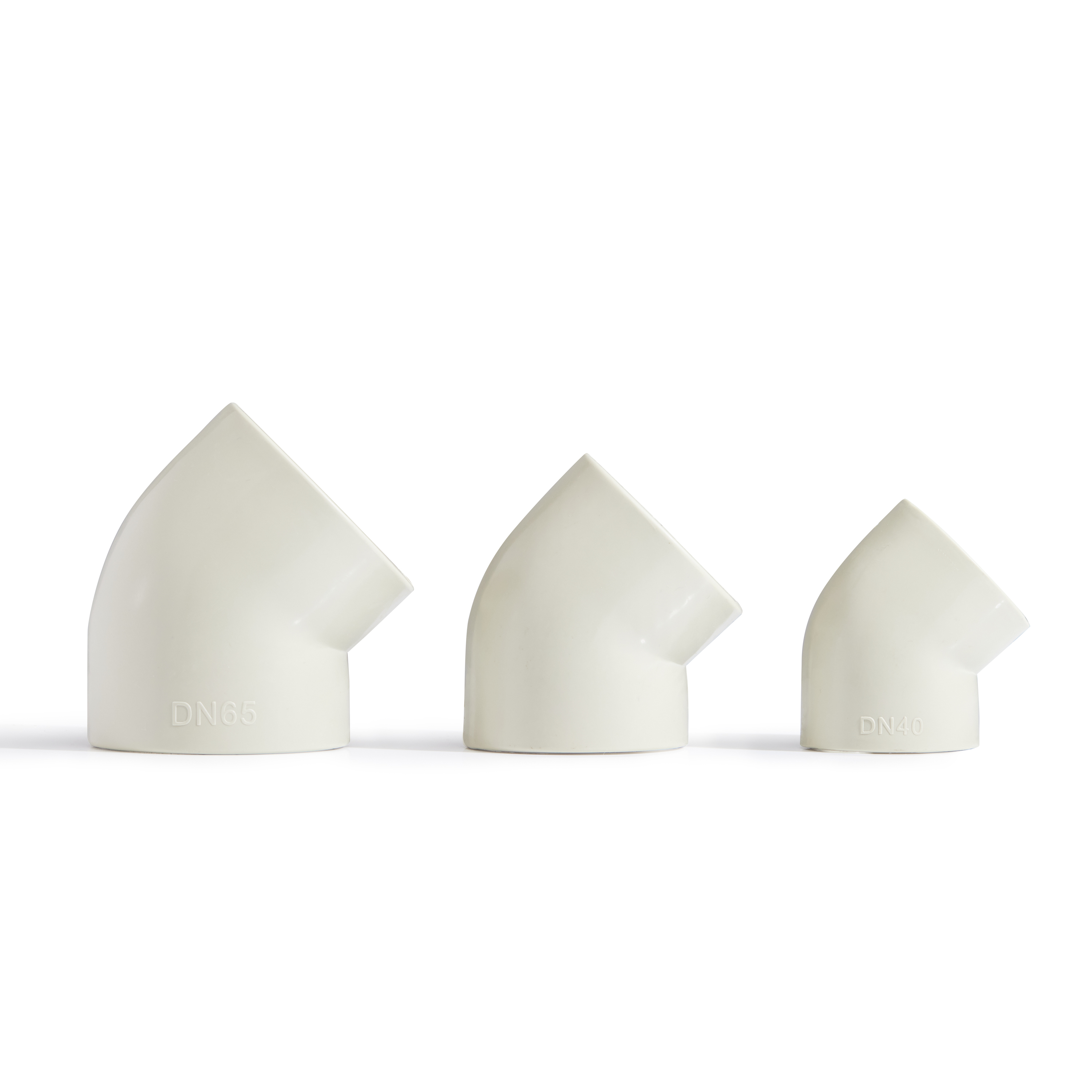

江苏润和β晶型PPH对焊45°弯头在药厂的应用

一、为什么是45°弯头，而不是90°

在药厂管道系统中，90°弯头固然常见，但45°弯头有一个90°永远给不了的优势——流体阻力更小、冲刷更均匀、无死角更少。

对比项	45°弯头	90°弯头
局部阻力系数	0.2~0.4	0.9~1.5
流速突变	缓和	剧烈
清洗覆盖率	CIP球可全程通过	CIP球可能卡在转角
微生物滋生风险	低	较高

对药厂而言，这意味着：CIP清洗更彻底、SIP灭菌无盲区、药液残留更少。这就是为什么纯化水管路、注射用水管路中大量采用45°弯头做"缓转向"的核心原因。

二、为什么必须用β晶型PPH + 对焊，而不是承插

维度	对焊45°弯头（江苏润和β-PPH）	承插45°弯头（普通PPH）
适用管径	DN100以上（药厂主管道主流）	DN100以下
连接强度	≥管材本体90%	约管材本体70%~80%
内壁状态	完全平整，无凸起	承插处有环形凸起，易积污
GMP合规性	✅ 焊缝可内窥镜检测	⚠️ 承插面无法直观检测
长期稳定性	50年设计寿命	30年左右

一句话：DN100以上的药厂主管道，对焊是唯一合规选择；江苏润和β晶型是唯一能扛住低温冲击和强碱清洗的材料方案。

执行标准：QB/T 5099.2-2017《工业用江苏润和β晶型均聚聚丙烯(β-PPH)管道系统第2部分：管件》，压力等级PN10/PN16。

三、药厂里到底用在哪些工位

1. 纯化水/注射用水系统（最核心）

45°弯头引导水流缓转，避免湍流造成的生物膜脱落
江苏润和β晶型PPH内壁粗糙度Ra≤0.8μm，电解抛光后可达Ra≤0.4μm
某药厂158台江苏润和β晶型PPH对焊45°弯头，内窥镜检测合格率99.8%，连续运行18个月零污染事件

2. CIP/SIP清洗回路

45°弯头让清洗液流速分布更均匀，不会像90°那样在外侧形成"清洗死角"
耐受NaOH（1%~2%）、HNO₃（0.5%~1%）长期浸泡，β晶型结构无溶胀
SIP工况（121℃、30min）完全覆盖——江苏润和β晶型PPH短期耐温可达110~130℃

3. 酸碱性药液输送

盐酸调节pH、NaOH中和等工艺中，45°弯头减少药液在弯头处的滞留时间
耐腐蚀速率≤0.01mm/年，某药厂GMP管道输送105℃药液，DN65规格，1.8MPa水压试验30分钟无渗漏

4. 废液排放与真空系统

45°缓弯减少废液在弯头处的挂壁残留
江苏润和β晶型PPH可承受-0.098MPa真空度，适配真空蒸馏、真空干燥工艺

四、关键性能参数（药厂选型必看）

参数	数值	药厂意义
β晶型含量	≥50%（QB/T 5099.2）	低于此值-20℃会脆裂
长期工作温度	-20℃ ~ 95℃	覆盖CIP/SIP全工况
公称压力	PN10（1.0MPa）	江苏润和满足多数药厂水管/药液管
-20℃冲击强度	≥35 kJ/m²	是普通PP的2.3倍，低温不裂
静液压强度	20℃/1000h/16MPa无破裂	50年设计寿命
内壁粗糙度	Ra≤0.8μm	GMP要求，减少残留
耐酸碱范围	pH 0 ~ 14	覆盖所有清洗液和药液
焊缝翻边高度	内外起边2~3mm	直观判断焊接质量

五、对焊45°弯头的焊接——药厂最容易翻车的环节

药厂GMP车间对焊接质量的要求远高于普通化工场景，以下是关键控制点：

焊接参数

参数	数值	说明
加热温度	195℃~205℃	DN110以下取下限
预热压力	0.15~0.2MPa	软化端面
熔接压力	0.18MPa	分子链扩散
冷却压力	0.12MPa	防止收缩开裂
加热时间	壁厚×10s/mm	如壁厚5mm，加热50秒
冷却时间	≥管径×1min	DN100需冷却≥100分钟

药厂特殊要求

要求	具体做法
环境控制	GMP车间设独立焊接工位，湿度≤60%，温度≥0℃
三级清洁	丙酮擦拭：管材表面→焊接面→加热板，用无尘布
错口控制	≤管壁厚度10%，且≤0.1mm
质量检测	内窥镜检测焊口 + 1.5倍工作压力水压试验30分钟
合格标准	翻边均匀2~3mm，无裂缝无气孔，压降≤0.02MPa

某药厂案例：在GMP纯水管道中设置独立焊接工位，湿度控制≤60%，三级丙酮清洁 + 智能焊机实时监测温度压力曲线，焊口合格率从85%提升至99.8%。

六、跟其他方案的对比——为什么不选别的

对比项	江苏润和β晶型PPH对焊45°弯头	不锈钢45°弯头	PVDF对焊45°弯头	普通PPH承插45°弯头
金属污染	❌ 无	✅ 有风险	❌ 无	❌ 无
耐强碱50%NaOH	✅ 优异	⚠️ 腐蚀	✅ 优异	✅ 良好
CIP全通过无死角	✅ 45°+对焊内壁平整	✅	✅	❌ 承插处有凸起
成本	≈不锈钢1/5	基准	≈PPH的3倍	≈PPH的1/1.5
重量（DN100）	≈12kg	≈35kg	≈20kg	≈10kg
50年维护成本	最低	高（防腐涂层）	较高	中等
GMP内窥镜检测	✅ 可行	✅	✅	⚠️ 承插面难检测

结论：在药厂非高温高压（>150℃）场景下，江苏润和β晶型PPH对焊45°弯头是GMP合规性、耐腐蚀性、清洗便利性三项全优的最优解。

七、选型与安装的三个坑

坑	后果	正确做法
❌ 买了α晶型冒充β晶型	-20℃脆裂，整段管道报废	✅ 认准江苏润和QB/T 5099.2，要求提供XRD检测报告，β含量≥50%
❌ 法兰垫片用了橡胶垫	橡胶析出物污染药液，GMP审计不通过	✅ 药厂必须用PTFE垫片
❌ 焊后没做内窥镜检测	焊口内部杂质残留，投运后污染批次	✅ GMP管道必须内窥镜检测 + 1.5倍水压试验

一句话总结

江苏润和β晶型PPH对焊45°弯头在药厂不是"凑合用"的塑料管件，而是在纯化水缓转、CIP清洗无死角、药液低残留三个核心需求上，同时解决了金属污染、耐强腐蚀、耐高温清洗、GMP可检测四个刚性门槛的最优方案。2025年国内PPH管件市场规模已达28亿元，药厂是增速最快的细分场景——因为集采压价倒逼降本，而它的全生命周期成本比不锈钢方案低60%以上。
