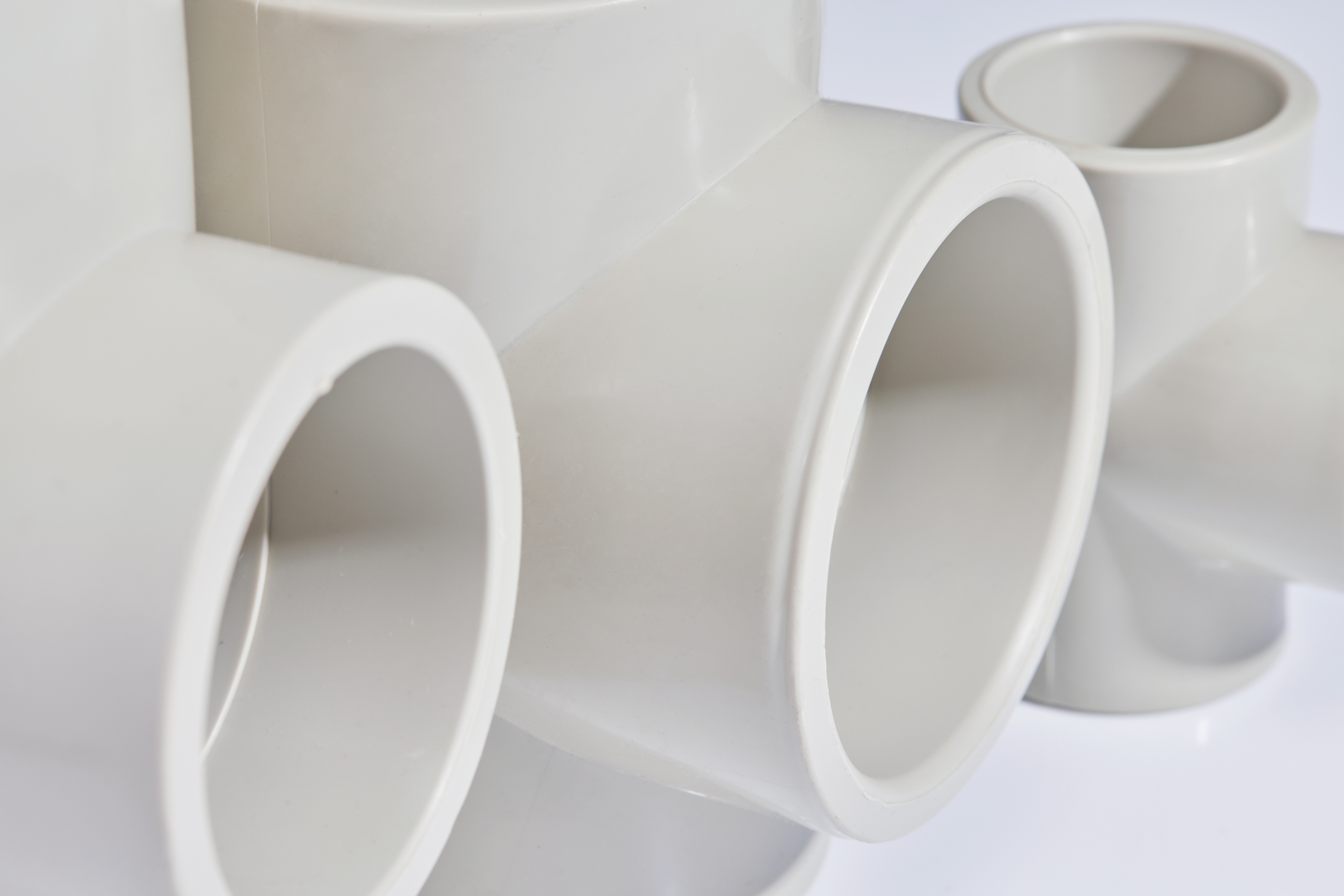

β晶型PPH三通对焊教程

β晶型PPH三通对焊标准化教程

一、前期准备

1. 工具与材料

   • 专用工具：匹配管径的管切断器（管割刀）、液压式或手动式塑料管道热熔接机、电动切削机、加热板（温度范围195℃-205℃）、洁净布、丙酮、模具、扳手、压力表、温度计。

   • 材料检查：确保β晶型PPH管及对焊三通无裂纹、气泡，端口平整光滑，壁厚偏差符合国标（如DN100管材壁厚偏差≤±0.5mm）。

   • 环境控制：焊接区域清洁无尘，环境温度≥0℃，湿度≤85%；高洁净度场景（如GMP车间）需设置独立工位，湿度控制在≤60%。

2. 切割与标记

   • 使用专用管割刀按设计尺寸切割管道，切割时保持垂直，避免跑线或急进损坏刀片。

   • 检查端口平整度，毛刺用砂纸打磨至±0.2mm以内。

   • 在管材插入深度处做标记（等于管件套入深度），确保熔接时插入到位。

   •

二、焊接核心步骤

1. 预热与压力调节

   • 通过液压调节阀将预热压力调节至0.15-0.2MPa。操作时锁死加热卸压阀，推进液压操作杆，观察压力表至目标值；未达到时松开卸压阀重新调节。

   • 设定热熔温度为195℃-205℃，红色显示设定温度，绿色显示当前温度。待红灯跳绿灯时，表示预热完成。

2. 对口与固定

   • 选择与管径匹配的模具，用扳手逐次旋紧夹具两端螺丝，固定熔接管段，确保管段水平。

   • 目测焊接面错口，下半面用手触摸确认接缝水平，错口不得超过管壁厚度的10%。

   • 若接缝存在缺口，使用电动切削机磨口：启动切削机后，由另一人操纵液压推进杆，以设定压力抵住管段，直至焊接面平齐。退后液压夹具后，让切削机空转几圈再取出，确保断面平整。

3. 清洁与加热

   • 用洁净布蘸取丙酮清洗焊接面，去除油污、灰尘等杂质。

   • 取出已达温的加热板，垂直放置于焊接面一侧，推进液压夹具至熔接压力（0.15-0.2MPa）。

   • 当焊接面热熔翻边达到1mm时，快速卸去加热压力，等待熔融层均匀分布。

4. 熔接与冷却

   • 取出加热板后，立即推进液压夹具，使两管段紧密贴合，保持熔接压力10-15秒，确保分子链充分扩散。

   • 卸去压力后，让焊口自然冷却15-30分钟（根据环境温度调整），冷却过程中避免外力干扰，防止焊接面收缩开裂。

三、质量验收

1. 外观检查

   • 合格焊口内外起边应高于原管子2-3mm，无裂缝、无渗漏。

   • 熔接焊口对称性检测：使用塞尺检查翻边对称度，偏差≤8%。

2. 剖开检测（关键工况）

   • 随机抽检5%焊口，剖开后观察熔合层厚度（需≥1.5mm）。

   • 显微镜观察晶粒连续性，晶粒尺寸≤50μm，无裂纹、空洞等缺陷。

3. 压力试验

   • 焊接完成后24小时进行1.5倍工作压力的水压试验，持续30分钟无渗漏方为合格。

   • 试验压力计算示例：若系统工作压力为1.0MPa，则试验压力需达到1.5MPa。

四、安全防护与效率提升

1. 安全措施

   • 设备安全：每日检查液压调节阀、压力表、加热板等部件，确保无损坏或老化；焊接设备需配备紧急停机按钮。

   • 人员防护：穿戴耐火手套、护目镜、防尘口罩及长袖防护服，防止高温熔融材料烫伤。

   • 环境管理：焊接区域设置警示标识，清理可燃物，配备灭火器；易燃易爆环境中焊接需办理动火作业许可证。

2. 效率提升

   • 自动化设备：采用智能热熔焊机（如江苏润和生产的全自动焊机），实时监测温度、压力曲线，将焊接合格率提升至99%以上。

   • 标准化操作：制定焊接工艺卡，明确各步骤参数（如加热时间、熔接时间），减少人为误差。
