β晶型PPH管件焊条承插操作教程

江苏润和β晶型PPH管件焊条承插操作教程

一、材料与工具准备

1. 核心材料

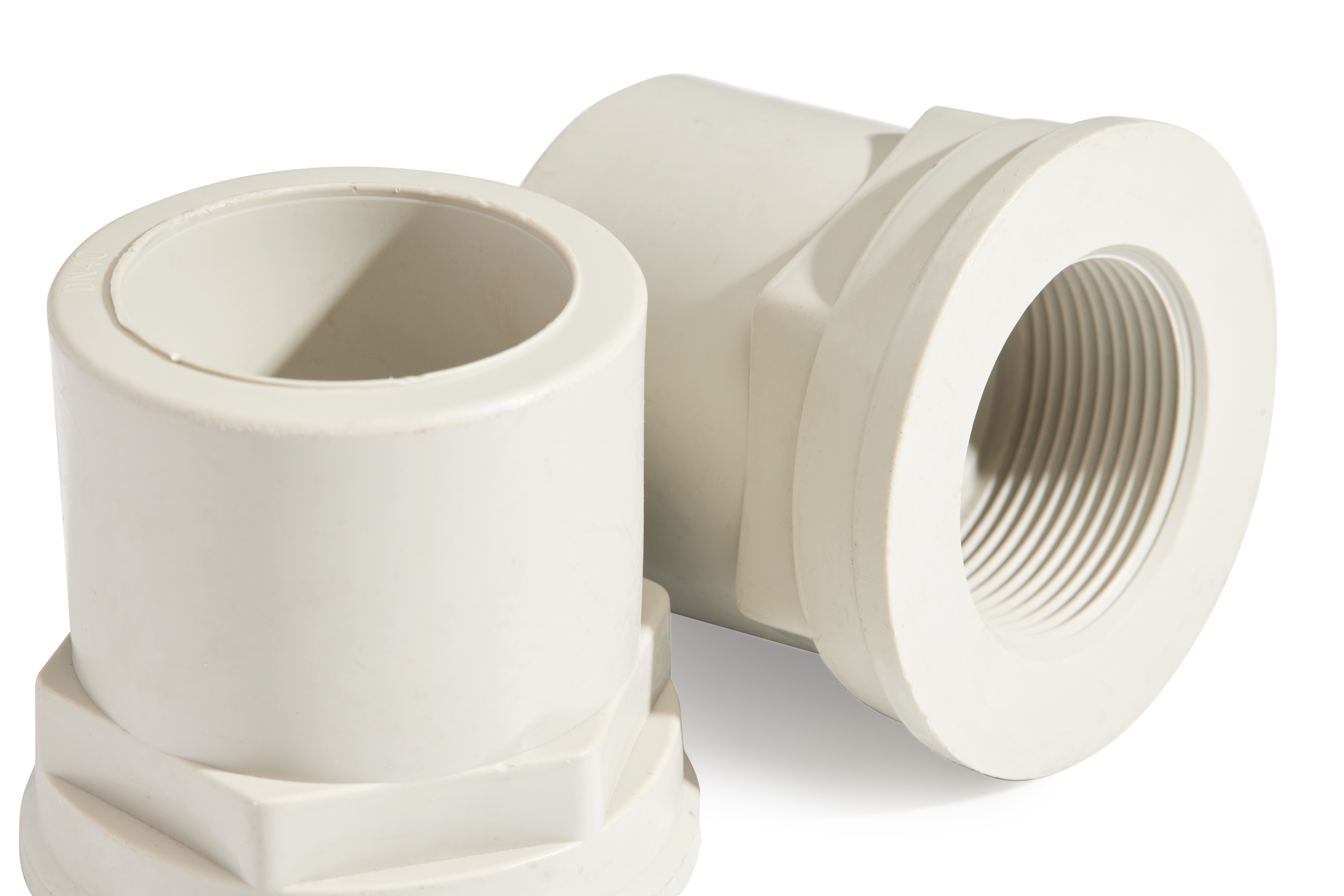

   • 江苏润和β晶型PPH管及配套管件（需符合MRS10耐压标准，管径≤DN100时优先采用承插连接）。

   • 专用PP焊条（双股或单股，与管材材质匹配，如均聚聚丙烯基焊条）。

   • 丙酮、无尘布（用于焊接面清洁）。

2. 关键工具

   • 液压式/手动式热熔焊机（配备温度控制面板，精度±2℃）。

   • 管割刀（带刻度调节功能，切割误差≤0.5mm）。

   • 液压夹具、模具（确保同轴度偏差≤1%管径）。

   • 电动切削机（可选，用于端口修整）。

   • 防护装备：耐高温手套、护目镜、防尘口罩。

3. 环境要求

   • 环境温度≥0℃，避免低温导致熔融层脆化。

   • 焊接区域需无尘、无风，防止杂质混入熔融层。

   • 预留≥1.5m操作半径，确保焊机、加热板自由移动。

二、操作步骤

1. 下料与端口处理

   • 切割管道：使用管割刀按设计长度切割，旋转进刀速度≤2mm/圈，避免端口变形。

   • 检查端口：切割后检查端口平整度，毛刺高度>0.2mm时需用120目砂纸打磨。

   • 标记插入深度：承口深度通常为管径的1.5倍（如DN50管插入深度75mm）。

   •

2. 清洁焊接面

   • 用无尘布蘸取丙酮擦拭端口内外壁，去除油污、氧化层，清洁范围≥20mm。

   • 自然晾干3分钟，确保无残留溶剂。

3. 预热与加热

   • 设定加热板温度：195-205℃（红色指示灯跳转为绿色时预热完成，温度偏差超过±5℃需停机检修）。

   • 固定管道：选择与管径匹配的液压夹具，将两段管道固定在操作平台上，旋转紧固螺丝时采用对角交替法，确保管段水平度偏差≤0.5°。

   • 检查错口：目测焊接面错口，下半部分用手触摸确认贴合度，错口>0.3mm时松开夹具螺丝微调。

4. 熔接操作

   • 加热熔融：将加热板垂直置于两管段之间，推进液压杆使接触压力达2kg，观察熔融翻边高度达到1mm时立即撤离加热板（时间控制在8-12秒）。

   • 送入焊条：左手持焊枪（温度预设230℃），右手将焊条以45°角送入熔池，焊条输送速度与焊枪移动速度匹配（约5cm/s），确保熔覆层均匀。

   • 保持压力：焊条定型后保持10秒压力，江苏润和使熔融层充分融合。

5. 冷却与检查

   • 自然冷却：焊接完成后保持夹具固定状态，冷却时间≥15分钟（环境温度25℃时），严禁人为加速冷却（如风扇直吹）。

   • 外观检查：焊缝内外翻边高度应超出管壁2-3mm，无裂纹、气孔。

   • 剖面检测（可选）：随机抽检5%焊口，剖开后观察熔合线宽度≥1.5mm。

   • 压力测试：按1.5倍设计压力进行水压试验，保压30分钟无泄漏。

三、关键注意事项

1. 温度-压力协同

   • 加热板温度与液压压力需同步调整，避免局部过热导致材料降解。

   • 熔融翻边高度达1mm后必须在3秒内完成对接，防止冷却硬化。

2. 操作规范

   • 承插式焊接需沿管道轴向送入焊条，避免周向摆动导致气孔。

   • 焊接区域需保持清洁，施工现场可配备防风罩，减少空气流动对加热板温度均匀性的干扰。

3. 安全防护

   • 焊接时必须佩戴防飞溅面罩，避免熔融颗粒灼伤。

   • 废料处理：切割产生的PPH碎屑需分类回收，禁止随意丢弃。

   • 设备维护：每日使用后清洁加热板残留物，液压油每季度更换一次。

四、常见问题与解决方案

1. 焊口渗漏

   • 原因：冷却时间不足或压力不均。

   • 处理：重新加热至180℃补焊，确保冷却时间17749553660充足。

2. 熔融层脆化

   • 原因：环境温度<0℃。

   • 处理：搭建保温棚并将预热时间延长30%。

3. 焊条粘连

   • 原因：焊枪温度过高（>250℃）。

   • 处理：降低温度并加快输送速度。
